Sostituzione dell'olio del sistema idraulico e della trasmissione (trattori NON dotati di AutoPowr)

2. Parcheggiare il trattore in modo che sia orizzontale. Abbassare le parallele e le attrezzature portate anteriormente.

3. Arrestare il motore e togliere la chiave.

4. Inserire il freno di stazionamento (trasmissione in neutrale).

5. Togliere i tappi filettati (A) dei fori di scarico.

6. Sostituire i filtri dell'olio per la trasmissione e il sistema idraulico. Vedere "Manutenzione, ogni 750 ore".

7. Estrarre la retina di aspirazione e lavarla nel gasolio (vedi sotto).

8. Prima di rifornire con olio nuovo, reinstallare la retina di aspirazione, sostituire le guarnizioni di tenuta e serrare i tappi filettati dei fori di scarico a 50 N·m.

9. Rifornire la cassa della trasmissione che contiene l'olio per la trasmissione e il sistema idraulico.

Fare girare brevemente il motore e azionare le funzioni idrauliche. Arrestare il motore.

Attendere 10-15 minuti prima di controllare il livello dell'olio. Il livello dell'olio deve trovarsi tra i due riferimenti della spia trasparente. In caso contrario, adeguare il livello dell'olio.

OU12401,0000E8A -39-01JUL03-1/3

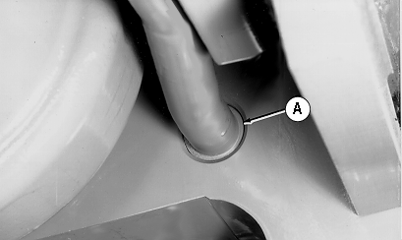

Dopo avere scaricato l'olio della trasmissione e idraulico, togliere il tubo dell'olio (A) posto sul lato anteriore sinistro della scatola del differenziale. Estrarre la retina del pescante, lavarla nel gasolio ed asciugarla con aria compressa.

Reinserire la retina e rimontare il paraolio, l'O-ring e il tubo dell'olio.

OU12401,0000E8A -39-01JUL03-2/3

2. Allentare il raccordo (B) e ruotarlo da un lato.

3. Togliere la retina (C) dal tubo idraulico (A) e lavarla nel gasolio.

4. Inserire la retina (C) e collegare il tubo idraulico (A).

5. Serrare il tubo idraulico (A) e il raccordo (B).

OU12401,0000E8A -39-01JUL03-3/3
