Comando del sollevatore

Il sollevatore viene comandato mediante la leva (A) e l'interruttore di sollevamento e abbassamento (B). L'altezza di sollevamento può essere limitata tramite il regolatore (C).

Per rendere operativo il sollevatore, avviare il motore e agire in uno dei seguenti modi:

• spostare la leva di comando (A) sulla posizione corrispondente a quella delle parallele;
• spostare la leva di comando (A) su una delle posizioni estreme;
• agire sull'interruttore di sollevamento e abbassamento (B).

Leva (A) verso lo "0": sollevamento attrezzatura
Leva (A) verso il "9": abbassamento attrezzatura

L'attrezzatura può inoltre essere sollevata o abbassata mediante l'interruttore (B), indipendentemente dalla leva di comando (A). Ciò può facilitare ad esempio la svolta a fine campo . Premendo la parte superiore dell'interruttore, l'attrezzatura si solleva fino al livello prefissato con il regolatore di altezza (C). Premendo la parte inferiore, l'attrezzatura si abbassa fino al livello prefissato dalla leva (A).

Per raggiungere più rapidamente la profondità di lavoro nel terreno compatto, dopo la svolta a fine campo (abbassamento rapido), tenere premuto l'interruttore (B). Ciò disattiva la regolazione per lo sforzo di traino (funzione di esclusione). Quando l'interruttore (B) viene rilasciato, l'attrezzatura ritorna all'altezza prevista dalla regolazione precedente.

Questa funzione di "abbassamento rapido" opera solo se:

• l'attrezzatura è stata sollevata mediante l'interruttore (B)
• l'attrezzatura è stata abbassata dalla posizione di sollevamento mediante l'interruttore (B)

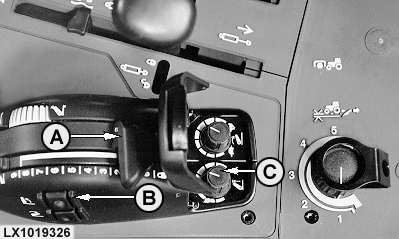

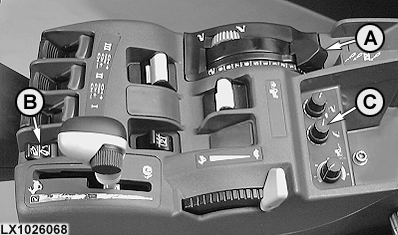

A-Leva comando sollevatore
B-Interruttore sollevamento e abbassamento
C-Regolatore fine corsa in altezza

OU12401,000116C -39-10JAN05-1/2

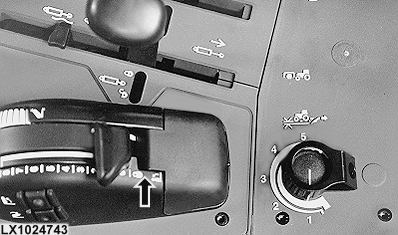

Leva di comando fino in fondo (oltre lo "0"): bloccaggio del sollevatore.

OU12401,000116C -39-10JAN05-2/2
