Parallele ad attacco rapido (tipo a gancio)Queste parallele sono state studiate per le attrezzature con attacco sferico Categoria II e Categoria III. IMPORTANTE: Le dimensioni delle sfere devono essere quelle previste.
|
|
OU12401,0001206 -39-03MAY05-1/6 |
|
Come usare i ganci di attacco

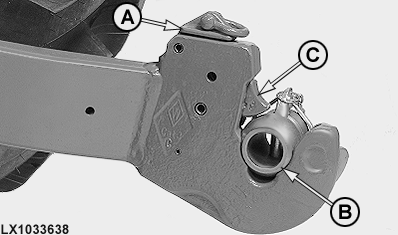

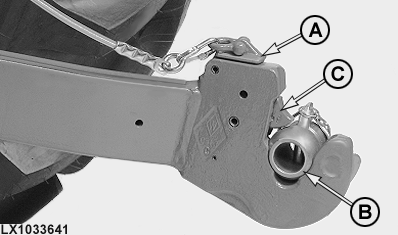

Gli attacchi vengono azionati mediante la leva (A), che può essere mossa manualmente o mediante un cavo di comando. IMPORTANTE: Accertarsi che i ganci di attacco siano bloccati in modo corretto: La leva (A) deve avere un contatto appropriato con il gancio di attacco; non si deve avvertire alcun gioco sulla sfera (B) e la spina (C) deve racchiudere la sfera. Se i ganci di attacco dispongono di un cavo di comando, osservare come il cavo scorre dopo aver attaccato l'attrezzatura. Se il cavo ha un'ansa eccessiva o rimane impigliato sotto il telaio o tra i rami, i ganci possono venire aperti inavvertitamente.
|
|
OU12401,0001206 -39-03MAY05-2/6 |
|
Bloccaggio dei ganci delle parallele

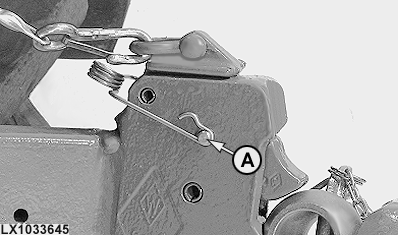

Usare il kit di componenti per bloccaggio John Deere AL165485 su entrambi i ganci di attacco.
|
|
ATTENZIONE:
Se vengono attaccate delle attrezzature con carichi asimmetrici (ad esempio l'apparato falciante montato lateralmente), o quando si guida in aree con presenza di cespugli alti e alberi (ad esempio se si lavora in un bosco), le parallele devono essere bloccate per evitare aperture involontarie.
OU12401,0001206 -39-03MAY05-3/6 |
|

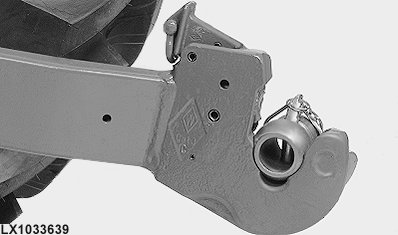

I ganci di attacco possono essere bloccati in posizione di "apertura". |
|
OU12401,0001206 -39-03MAY05-4/6 |
|

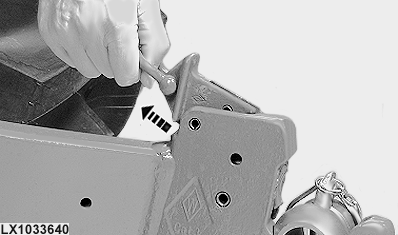

Per chiudere di nuovo il gancio di attacco, tirare prima la leva in alto in posizione obliqua. |
|
OU12401,0001206 -39-03MAY05-5/6 |
|

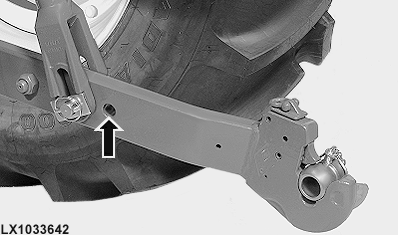

NOTA: Per attrezzature molto pesanti e compatte, i tiranti di sollevamento possono essere collegati nel foro posteriore delle parallele. Questo accorgimento riduce l'altezza di sollevamento, ma amplifica al massimo la forza di sollevamento. |
|
OU12401,0001206 -39-03MAY05-6/6 |
