Prese di alimentazione elettrica (se in dotazione)Presa segnali e presa di alimentazione a 3 contattiLa presa dei segnali elettrici, a 7 contatti, (A) è protetta da un fusibile da 30 A.
I terminali 15/80 e 82 della presa di alimentazione (B) a 3 contatti sono protetti da un fusibile da 30 A. Il terminale 31 è collegato a massa. La presa di alimentazione (B) a 3 contatti e quella dei segnali (A) servono per i collegamenti elettrici dei dispositivi. Per dare alimentazione alla presa (B) e alla presa dei segnali (A), ruotare la chiave dell'interruttore principale in senso orario o antiorario. NOTA: Per i dispositivi che richiedono un'alimentazione costante di energia anche quando è disattivata l'accensione, è disponibile un kit di conversione presso il concessionario John Deere.
|
|
OULXE59,0010602 -39-23JAN04-1/2 |
|
Disposizione dei cavi elettrici

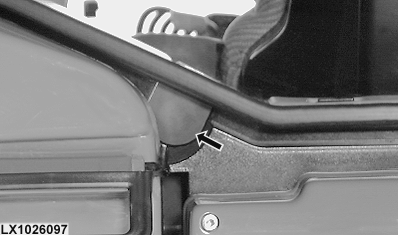

Il finestrino posteriore della cabina è dotato di due aperture per consentire il passaggio dei cavi. Aprire il finestrino ed estrarre i tappi in gomma. Tagliare i tappi nelle zone appositamente incise per creare il passaggio dei cavi. Collegare i cavi, inserire i tappi in gomma e chiudere il finestrino. |
|
