Attacco di traino (spinotto di attacco cilindrico fisso o sferico)
NOTA:
Far controllare i componenti soggetti a usura e, se necessario, farli sostituire dal concessionario John Deere (vedi "Manutenzione, ogni 500 ore").

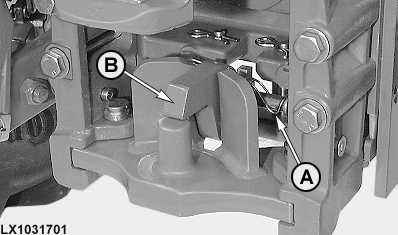

Attacco di traino (spinotto di attacco cilindrico fisso)
Per attaccare un rimorchio o un'attrezzatura da trainare, estrarre la spina (A). Il ritegno (B) viene sollevato dalla forza esercitata da una molla. Dopo avere attaccato il rimorchio o l'attrezzatura, spingere in basso il ritegno (B) e fissarlo mediante la spina (A).
|
|
|
|
OULXE59,001061E -39-26FEB04-1/3
|

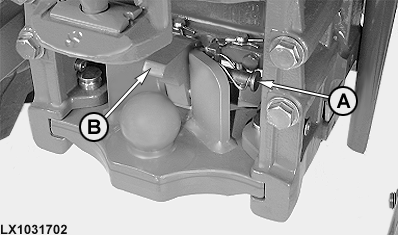

Attacco di traino con spinotto sferico
Per attaccare un rimorchio o un'attrezzatura da trainare, estrarre la spina (A). Il ritegno (B) viene sollevato dalla forza esercitata da una molla. Dopo avere attaccato il rimorchio o l'attrezzatura, spingere in basso il ritegno (B) e fissarlo mediante la spina (A).
|
|
|
|
OULXE59,001061E -39-26FEB04-2/3
|

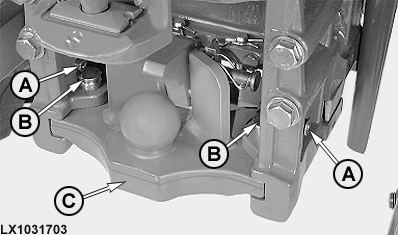

Sostituzione dell'attacco con una barra di traino oscillante
L'attacco di traino con spinotto cilindrico fisso o quello con spinotto sferico può essere facilmente rimosso, ad esempio, per essere sostituito con una barra di traino oscillante. Togliere la spina di bloccaggio (A), quindi la spina di ritegno (B) e rimuovere il supporto (C), mandandolo verso la parte posteriore del trattore.
|
|
|
|
OULXE59,001061E -39-26FEB04-3/3
|
|
