Attacco a comando idraulico

Questo tipo di attacco può essere azionato mediante il sollevatore e un distributore idraulico.

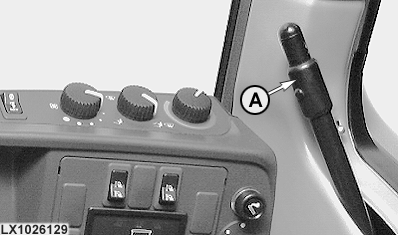

2. Tirare la leva di rilascio (A) e trattenerla finché il gancio di attacco non si è spostato dalla posizione di riposo (la leva rimane in posizione di apertura).

3. Estendere completamente il gancio di attacco mediante il distributore.

4. Abbassare le parallele e il gancio di attacco all'altezza desiderata.

5. Sollevare le parallele in modo che il gancio entri nell'occhione di traino del rimorchio, poi sollevare completamente l'attacco.

6. Retrarre completamente il gancio, tramite il distributore, fino a farlo bloccare (la leva (A) ritorna alla posizione di partenza).

7. Abbassare le parallele.

8. Controllare che l'attacco sia ben bloccato. Non deve abbassarsi quando le parallele vengono abbassate e non deve estendersi quando viene azionato il distributore.

IMPORTANTE: Se la leva di rilascio risulta difficile da azionare o il gancio non si blocca automaticamente (vedi i precedenti punti 2 o 6) far controllare al concessionario John Deere l'impostazione dei tiranti di sollevamento o del gancio dell'attacco a comando idraulico.

1-Attacco in posizione di aggancio del rimorchio
2-Attacco in posizione di riposo

OULXE59,0010620 -39-26FEB04-1/3

ATTENZIONE: Prima di partire, accertarsi che l'attacco sia completamente sollevato e bloccato sia in verticale che in orizzontale.

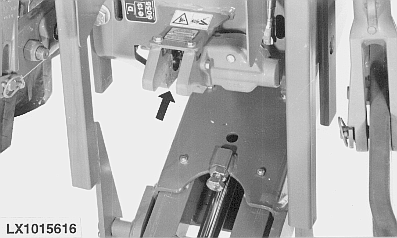

Con l'attacco abbassato, NON mettere MAI le mani nell'apertura di alloggiamento (vedi freccia). Pericolo di infortuni!

NOTA: Far controllare i componenti soggetti a usura e, se necessario, farli sostituire dal concessionario John Deere (vedi "Manutenzione, ogni 500 ore").

I carichi verticali statici massimi e quelli ammessi sulla barra di traino sono riportati nella Sezione "Caratteristiche tecniche".

OULXE59,0010620 -39-26FEB04-2/3

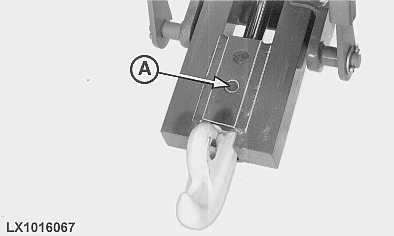

Il gancio dell'attacco a comando idraulico può essere sostituito da una barra di traino senza l'uso di attrezzi. Estrarre la spina (A).

Il componente non utilizzato può essere conservato in un ritegno posto sulla fiancata.

OULXE59,0010620 -39-26FEB04-3/3
