Scatole dei relè e dei fusibili sui trattori con cabina e trasmissione AutoPowr

Scatole dei relè e dei fusibili sui trattori con trasmissione AutoPowr/IVT

NOTA: In base all'allestimento del trattore, i fusibili e i relè mostrati di seguito potrebbero non essere tutti installati.

Le scatole dei relè e dei fusibili sono situate dietro il sedile dell'operatore, sotto il finestrino posteriore.

Premere gli agganci (A) e rimuovere il pannello di finitura.

LX1026549

OULXE59,0010669 -39-29JUL04-1/12

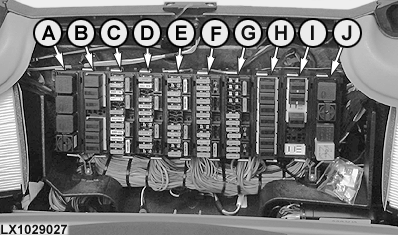

A-Scatola relè K01
B-Scatola relè K02
C-Scatola fusibili F03
D-Scatola fusibili F04
E-Scatola fusibili F05
F-Scatola fusibili F06
G-Scatola fusibili F07
H-Scatola relè K08
I-Scatola relè K09
J-Scatola relè K10

LX1029027

OULXE59,0010669 -39-29JUL04-2/12

Relè (scatola relè K01) sui trattori con trasmissione AutoPowr/IVT
K01/1 Relè per gli accessori K01/2 Relè alimentazione circuiti elettronici K01/3 Relè per gli accessori K01/4 Avvertimento acustico
LX1027989

OULXE59,0010669 -39-29JUL04-3/12

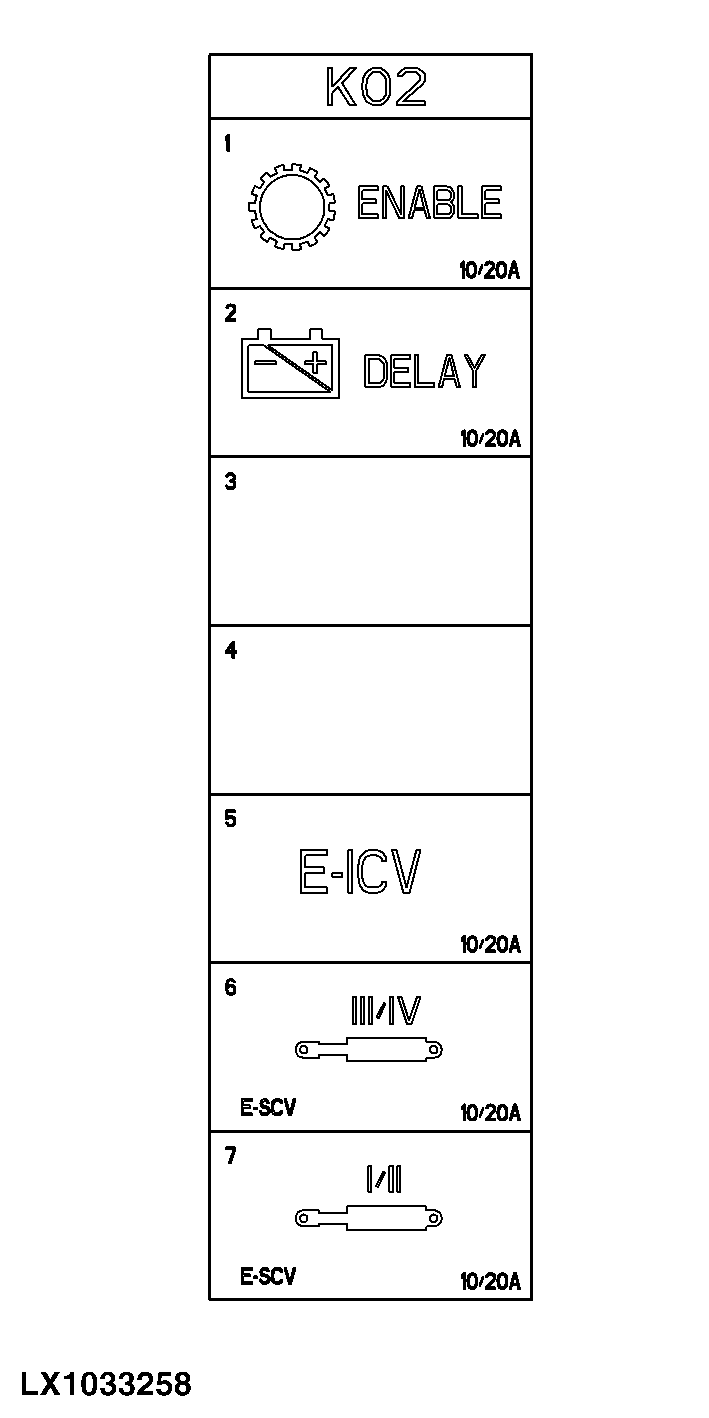

Relè (scatola relè K02) sui trattori con trasmissione AutoPowr/IVT
K02/1 Relè di abilitazione K02/2 Relè alternatore K02/3 Non in uso K02/4 Non in uso K02/5 Relè alimentazione E-ICV K02/6 Relè alimentazione E-SCV 3 e E-SCV 4 K02/7 Relè alimentazione E-SCV 1 e E-SCV 2
LX1033258

OULXE59,0010669 -39-29JUL04-4/12

Fusibili (scatola fusibili F03) sui trattori con trasmissione AutoPowr/IVT

IMPORTANTE: Per evitare possibili danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello già installato.

F03/01 10 A, unità di comando base (alimentazione) F03/02 10 A, unità di comando base (BCU) (PTO, trazione anteriore, bloccaggio differenziale, dispositivo HMS II, freno di stazionamento, sensore velocità ruote, dispositivo radar) F03/03 20 A, indicatore di direzione destro, luci di avvertimento pericolo F03/04 20 A, indicatore di direzione sinistro F03/05 Non in uso F03/06 10 A, luce di frenata F03/07 20 A, interruttore freno F03/08 10 A, controller per assale anteriore con sospensioni (SFA) (tensione di batteria) F03/09 Non in uso F03/10 20 A, alimentazione valvola E-ICV F03/11 10 A, alimentazione distributori E-SCV 3, E-SCV 4 F03/12 10 A, alimentazione distributori E-SCV 1, E-SCV 2 F03/13 10 A, controller SIC (tensione di batteria) F03/14 10 A, connettore di servizio, JDLink, dispositivo GreenStar F03/15 10 A, controller SIC (alimentazione) F03/16 20 A, riscaldamento finestrino posteriore
LX1033259

OULXE59,0010669 -39-29JUL04-5/12

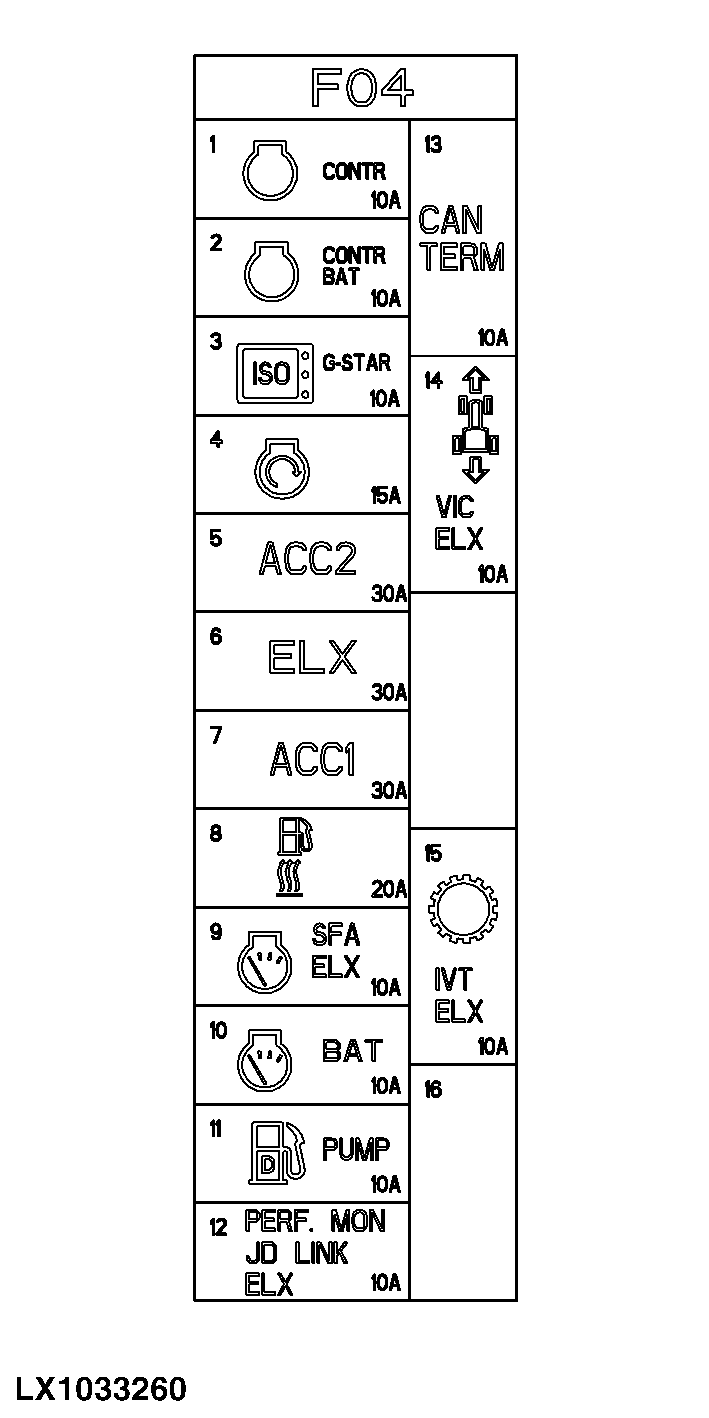

Fusibili (scatola fusibili F04) sui trattori con trasmissione AutoPowr/IVT

IMPORTANTE: Per evitare possibili danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile già installato.

F04/01 10 A, unità comando motore (alimentazione) F04/02 10 A, unità comando motore (tensione di batteria) F04/03 10 A, GreenStar (alimentazione) F04/04 15 A, interruttore principale (BAT) F04/05 30 A, accessori F04/06 30 A, alimentazione circuiti elettronici F04/07 30 A, accessori F04/08 20 A, preriscaldatore combustibile F04/09 10 A, gruppo informazioni di base, controller SFA (alimentazione) F04/10 10 A, gruppo informazioni di base (tensione di batteria) F04/11 10 A, pompa del combustibile F04/12 10 A, monitor delle prestazioni PRF, JDLink (alimentazione) F04/13 10 A, terminazione CAN bus F04/14 10 A, controller UIC (alimentazione) F04/15 10 A, unità di comando TCU (alimentazione) F04/16 Non in uso
LX1033260

OULXE59,0010669 -39-29JUL04-6/12

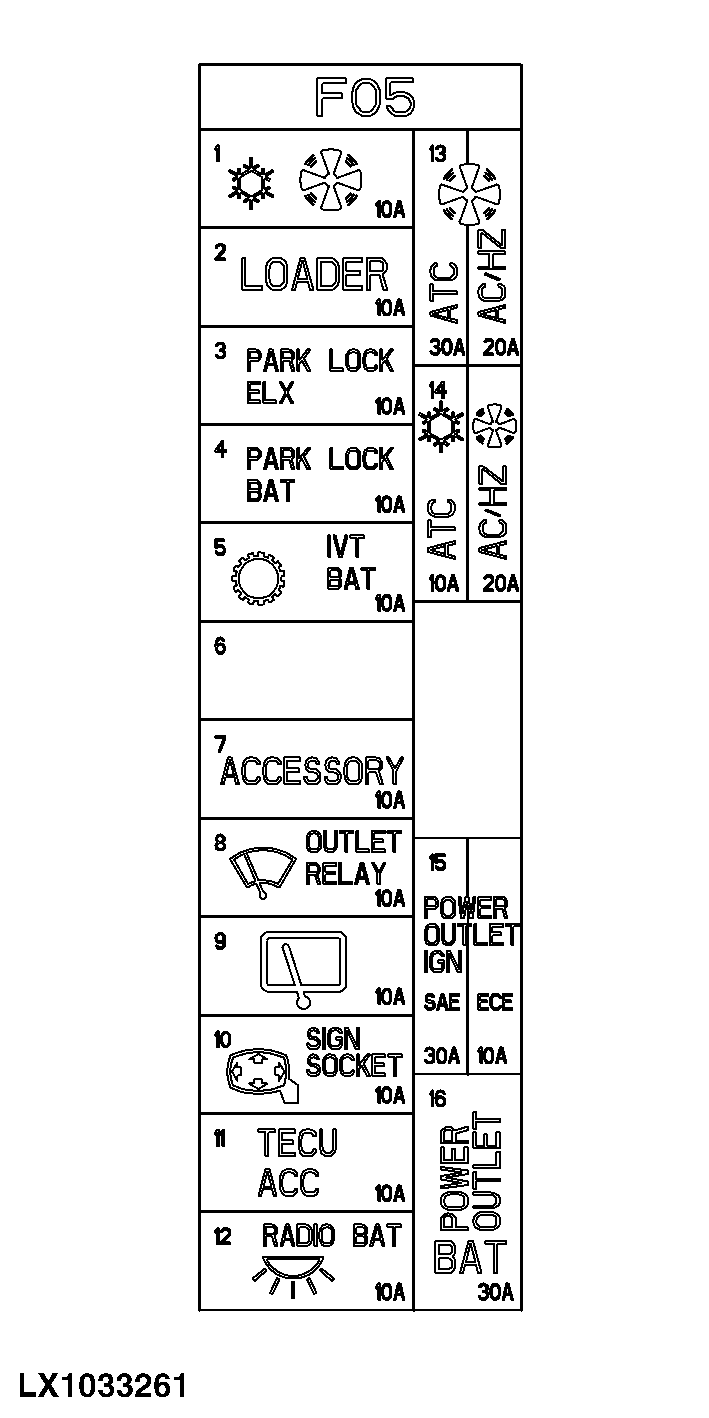

Fusibili (scatola fusibili F05) sui trattori con trasmissione AutoPowr/IVT

IMPORTANTE: Per evitare possibili danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile già installato.

F05/01 10 A, impianto di condizionamento aria, relè per ventilatore, ClimaTrak (alimentazione) F05/02 10 A, connettore a 2 contatti per caricatore frontale F05/03 10 A, controller PLC (alimentazione) F05/04 10 A, controller PLC (tensione di batteria) F05/05 10 A, unità di comando TCU (tensione di batteria) F05/06 Non in uso F05/07 10 A, accessori F05/08 10 A, tergicristallo e lavavetro anteriori F05/09 10 A, tergicristallo e lavavetro posteriori F05/10 10 A, specchietti retrovisori a comando elettrico, presa segnali F05/11 10 A, GreenStar, controller TEC (alimentazione) F05/12 10 A, luce plafoniera, radio (tensione di batteria) F05/13 20 A, ventilatore F05/13 30 A, ClimaTrak (ventilatore) F05/14 20 A, ventilatore F05/14 10 A, ClimaTrak (tensione di batteria) F05/15 10 A, presa a 3 contatti, gruppo prese (alimentazione) F05/16 30 A, presa a 3 contatti, gruppo prese (tensione di batteria)
LX1033261

OULXE59,0010669 -39-29JUL04-7/12

Fusibili (scatola fusibili F06) sui trattori con trasmissione AutoPowr/IVT

IMPORTANTE: Per evitare possibili danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile già installato.

F06/01 10 A, clacson F06/02 10 A, accendisigari F06/03 15 A, sedile operatore F06/04 10 A, radio (alimentazione) F06/05 10 A, luce console cambio, illuminazione apparecchio radio F06/06 10 A, faro a luce rotante F06/07 10 A, fari di lavoro anteriori d'angolo F06/08 10 A, fari di lavoro su parafanghi (rivolti indietro) F06/09 15 A, faro di lavoro posteriore più esterno su tetto cabina o faro di lavoro posteriore destro allo xeno (HID) su tetto cabina F06/10 15 A, faro di lavoro posteriore più interno su tetto cabina o faro di lavoro posteriore sinistro allo xeno (HID) su tetto cabina F06/11 10 A, faro di lavoro anteriore più esterno su tetto cabina F06/12 10 A, faro di lavoro anteriore più interno su tetto cabina F06/13 Provafusibili F06/14 10 A, AutoTrac (alimentazione) F06/15 10 A, AutoTrac (tensione di batteria) F06/16 15 A, interruttore luci (terminale B)
LX1033262

OULXE59,0010669 -39-29JUL04-8/12

Fusibili (scatola fusibili F07) sui trattori con trasmissione AutoPowr/IVT

IMPORTANTE: Per evitare possibili danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile già installato.

F07/01 Non in uso F07/02 Non in uso F07/03 Non in uso F07/04 10 A, fari di lavoro su telaio cabina F07/05 Non in uso F07/06 10 A, faro anteriore anabbagliante sinistro F07/07 10 A, faro anteriore anabbagliante destro F07/08 15 A, fari anteriori abbaglianti F07/09 30 A, fari su telaio cabina F07/10 10 A, luce di coda destra, luce di ingombro sinistra, luce targa F07/11 10 A, luce di coda sinistra, luce di ingombro destra F07/12 10 A, fari anteriori F07/13 10 A, faro anabbagliante sinistro (fari su telaio cabina) F07/14 10 A, faro anabbagliante destro (fari su telaio cabina) F07/15 30 A, fari anteriori F07/16 15 A, fari anteriori abbaglianti
LX1027995

OULXE59,0010669 -39-29JUL04-9/12

Relè (scatola relè K08) sui trattori con trasmissione AutoPowr/IVT
K08/1 Relè fari abbaglianti K08/2 Relè fari anabbaglianti K08/3 Relè fari su telaio cabina K08/4 Relè fari anteriori e fari di lavoro su telaio cabina K08/5 Relè fari di lavoro anteriori su tetto cabina K08/6 Relè fari di lavoro posteriori su tetto cabina K08/7 Relè fari di lavoro anteriori d'angolo e posteriori su parafanghi
LX1027996

OULXE59,0010669 -39-29JUL04-10/12

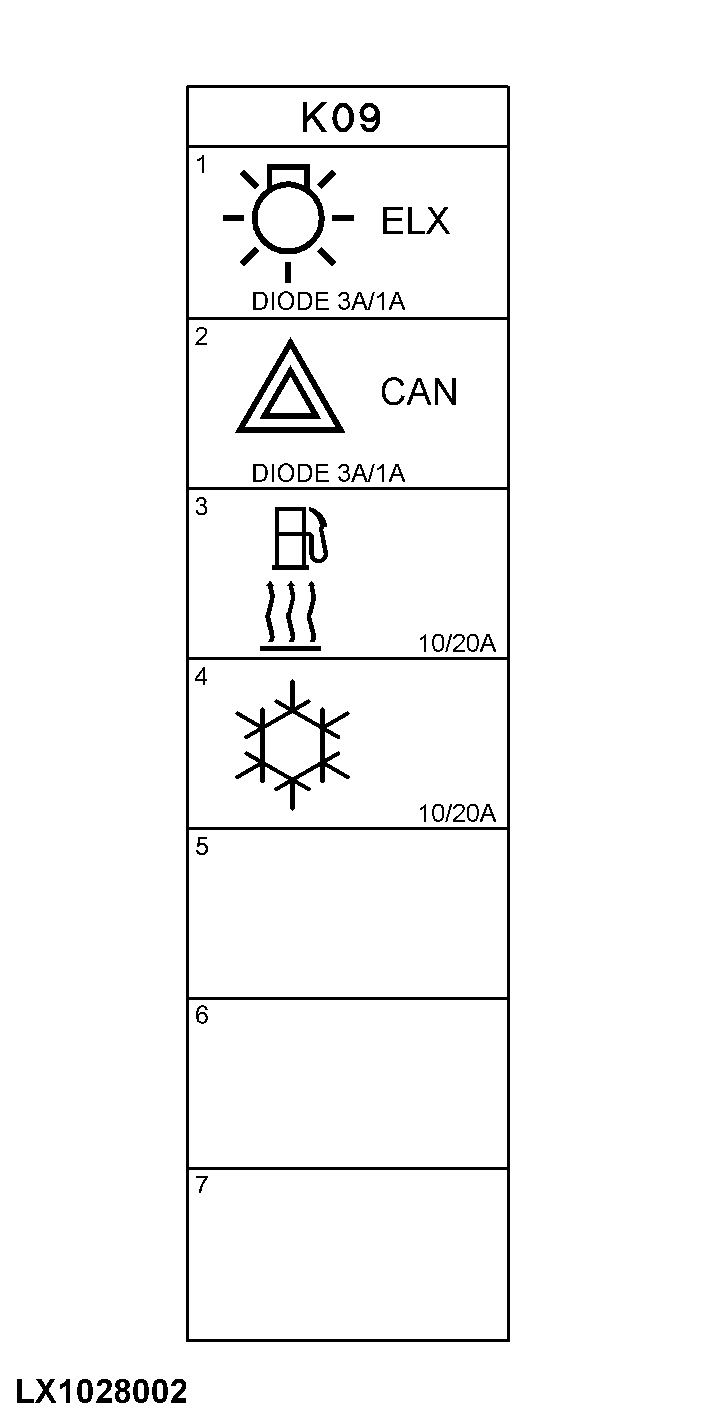

Relè (scatola relè K09) sui trattori con trasmissione AutoPowr/IVT
K09/1 Diodo 3 A, illuminazione K09/1 Diodo 1 A, alimentazione circuiti elettronici K09/2 Diodo 3 A, CAN bus K09/2 Diodo 1 A, CAN bus K09/3 Relè preriscaldatore combustibile K09/4 Relè impianto condizionamento aria K09/5 Non in uso K09/6 Non in uso K09/7 Non in uso
LX1028002

OULXE59,0010669 -39-29JUL04-11/12

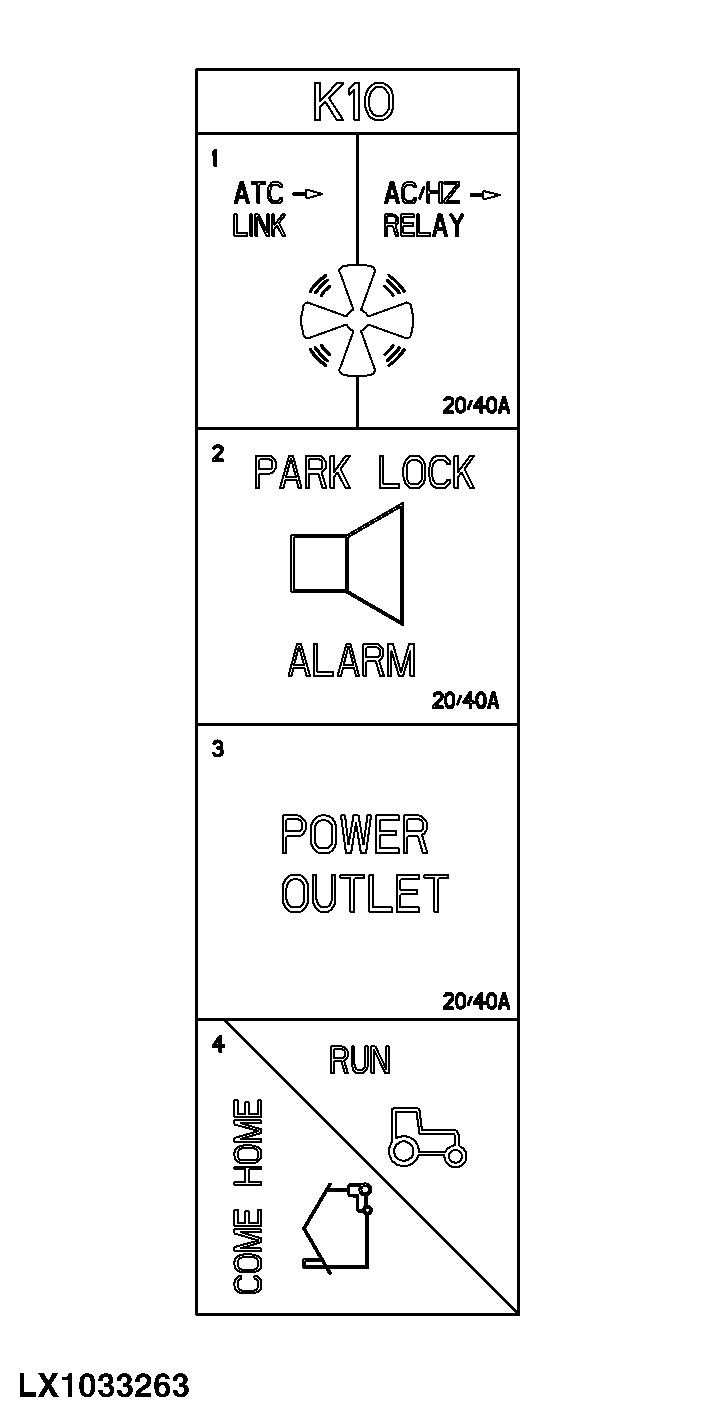

Relè (scatola relè K10) sui trattori con trasmissione AutoPowr/IVT
K10/1 Relè ventilatore K10/1 Connettore con ponticello per ClimaTrak K10/2 Segnalatore acustico bloccaggio di parcheggio K10/3 Relè presa a 3 contatti, gruppo prese di alimentazione K10/4 Connettore per modalità "Funzioni minime di emergenza"
LX1033263

OULXE59,0010669 -39-29JUL04-12/12
