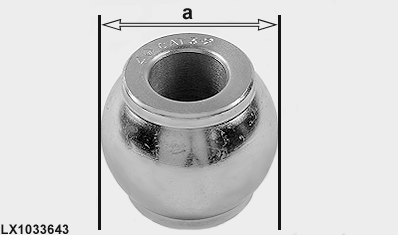

Braccio del terzo punto ad attacco rapido (tipo a gancio)Questo braccio del terzo punto è stato studiato per le attrezzature con attacco sferico Categoria II e Categoria III. IMPORTANTE: La dimensione della sfera deve essere quella prevista.
|
|
OULXE59,0010684 -39-27OCT04-1/2 |
|
Come usare il gancio di attacco

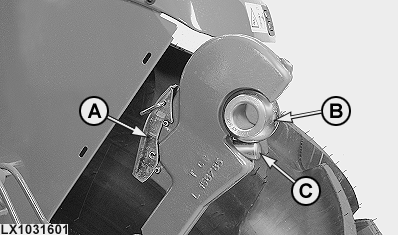

L'attacco viene azionato mediante la leva (A), che può essere mossa manualmente o tramite una fune. IMPORTANTE: Accertarsi che il gancio di attacco sia sicuramente bloccato in modo corretto: La leva (A) deve avere un contatto appropriato con il gancio di attacco; non si deve avvertire alcun gioco sulla sfera (B) e la spina (C) deve racchiudere la sfera.
|
|
OULXE59,0010684 -39-27OCT04-2/2 |
