Sistema di gestione dei comandi a fine campo HMS II (se in dotazione) - Principi di base
IMPORTANTE: NON azionare il caricatore frontale mentre si usa il sistema HMS. Prima di usare il caricatore frontale, accertarsi che all''indirizzo SIC041 sia stato inserito il valore 000. Vedi "Personalizzazione", Sezione "Codici di errore per diagnosi". Il sistema HMS II è in grado di registrare e memorizzare delle sequenze di funzioni di uso frequente e di richiamarle, quando servono, come avviene per i programmi (principio del nastro registratore). Possono essere memorizzati allo stesso tempo due di questi programmi. Ciascuno di essi può includere fino a 20 funzioni. I programmi restano in memoria, fino a quando vengono volontariamente cancellati, anche se viene tolta corrente. Possono essere effettuate le registrazioni delle funzioni dei seguenti gruppi del trattore: bloccaggio del differenziale, sollevatore, PTO posteriore, PTO anteriore, trazione anteriore e distributori idraulici. Viene memorizzato anche lo spostamento compiuto dal trattore tra le singole funzioni. La registrazione non dipende quindi dalla velocità del trattore.
|
|
ATTENZIONE:
Utilizzando per errore il sistema HMS si potrebbero causare movimenti imprevisti del trattore o dell'attrezzatura. Per questo motivo cancellare sempre la sequenza delle operazioni non appena terminato il lavoro.
OULXE59,001069B -39-28SEP04-1/3 |
|
Esempio di programmazione (inizio o fine campo)
Situazione iniziale: trattore che opera nel campo, attrezzature anteriori e posteriori abbassate, trazione anteriore inserita, PTO posteriore attivata.
Situazione iniziale: trattore a fine campo, attrezzature anteriori e posteriori sollevate, trazione anteriore disinserita, PTO posteriore disattivata.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OULXE59,001069B -39-28SEP04-2/3 |
|
Esecuzione dei programmi memorizzati

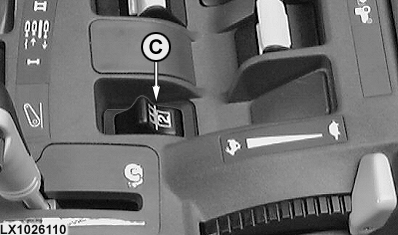

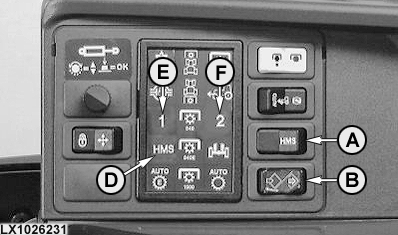

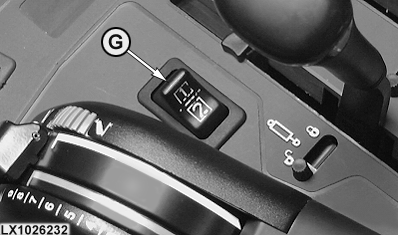

NOTA: Per l'esecuzione dei programmi registrati, il trattore deve muoversi ad una velocità di almeno 0,5 km/h. Prima di avviare i programmi che includono le funzioni della trazione anteriore e/o delle PTO, occorre inserire la trazione anteriore e/o le PTO. Il sistema HMS II non è fisicamente in grado di "attivare" gli interruttori appropriati. Prima di avviare i programmi che includono le funzioni del sollevatore e dei distributori idraulici, occorre disporre le relative leve o interruttori nella rispettiva posizione neutrale. 1. Premendo l'interruttore di attivazione e disattivazione (A) si fa illuminare la spia (D) del sistema HMS II.2. Per selezionare il programma desiderato ("1" o "2"), premere il tasto (C) o (G). La spia (E) o (F) del programma si illuminerà. Questa spia si spegne al completamento del programma.
|
|
OULXE59,001069B -39-28SEP04-3/3 |
