Regolazione della carreggiata delle ruote anteriori con cerchioni regolabili
|
|
La carreggiata delle ruote anteriori può essere regolata riposizionando o invertendo i cerchioni. Possono essere ottenute carreggiate addizionali usando dei distanziatori. Inoltre, la ruota può essere capovolta e installata sul lato opposto del trattore. Nel fare ciò, mantenere il senso di rotazione del pneumatico. |
NOTA: La carreggiata delle ruote sui trattori dotati di caricatore frontale non deve superare 1.90 m (75 in.). |

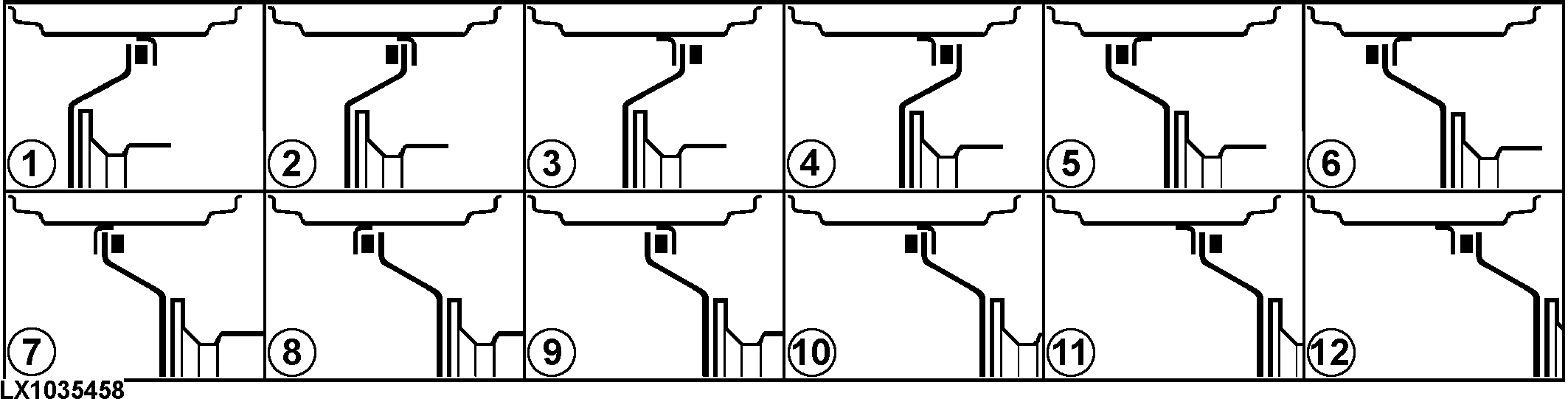

| Posizioni dei cerchioni, dei dischi delle ruote e dei distanziatori |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| mm (in.) |
1622 (63.9) |
1648 (64.9) |
1680 (66.1) |
1716 (67.6) |
1818 (71.6) |
1844 (72.6) |
1878 (73.9) |
1912 (75.3) |
2022 (79.6) |
2048 (80.6) |
2080 (81.9) |
2116 (83.3) |
| Pneumatici: | ||||||||||||
| 480/65-24 | x* | x* | x* | x | x | x | x | x | x | x | x | x |
| 480/70-24 | - | - | - | x | x | x | x | x | x | x | x | x |
| 540/65-24 | - | - | - | - | x | x | x | x | x | x | x | x |
| 420/70-28 | x* | x* | x* | x | x | x | x | x | x | x | x | x |
| 420/85-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 480/65-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 480/70-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 520/60-28 | - | - | - | - | x | x | x | x | x | x | x | x |
| 540/65-28 | - | - | - | - | x | x | x | x | x | x | x | x |
| 420/85-30 | - | - | - | x* | x | x | x | x | x | x | x | x |
| 480/70-30 | - | - | - | x* | x | x | x | x | x | x | x | x |
| 540/65-30 | - | - | - | - | x* | x* | x* | x | x | x | x | x |
| Altro | x | x | x | x | x | x | x | x | x | x | x | x |
* solo con parafanghi pivotanti |
||||||||||||
|
NOTA: Su trattori dotati di serbatoio del combustibile da 325 litri (85.9 U.S.gal.), accertarsi che il |
serbatoio non sporga oltre il bordo esterno delle ruote. |
