Sedile a sospensione pneumatica

Dopo aver avviato il motore, per portare il sedile nella sua posizione centrale, rilasciare brevemente la leva (E).

2. Regolazione dell'altezza

Per regolare l'altezza, spostare la leva (E) verso l'alto o verso il basso.

3. Regolazione del molleggio avanti/indietro

• Leva (D) avanti - nessun molleggio avanti e indietro
• Leva (D) indietro - molleggio avanti e indietro

4. Regolazione del molleggio laterale

• Leva (G) avanti - molleggio laterale
• Leva (G) indietro - nessun molleggio laterale

IMPORTANTE: Spegnere il motore prima di ruotare il sedile. Il contatto accidentale con gli elementi di comando può mettere in movimento il trattore o l'attrezzatura.

Il sedile può essere ruotato mediante la leva (F) come segue:

Sollevare la leva. Il sedile può ruotare di 15° a sinistra e a destra con dei fermi ogni 7.5°.

Per inclinare il bracciolo verso il basso, fino a 30°, premere il regolatore dell'inclinazione (K) nel bracciolo. La manopola (J) permette di regolare l'altezza dei braccioli in 5 posizioni.

Se è presente la cabina Premium Plus e la console di controllo del bracciolo:

Quando si guida il trattore non girare mai il sedile oltre il fermo di 7.5° . Fare in modo che la console di controllo del bracciolo non entri in collisione con il volante.

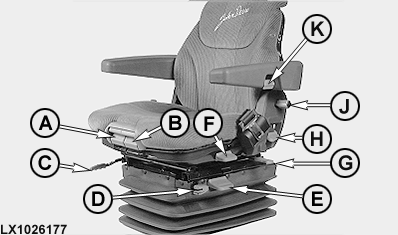

A-Leva di regolazione posizione seduta¹
B-Leva di regolazione inclinazione sedile¹
C-Regolazione avanzamento/arretramento
D-Leva molleggio avanti / indietro
E-Regolazione altezza
F-Leva per rotazione sedile
G-Leva per molleggio laterale
H-Inclinazione schienale
J-Regolazione altezza bracciolo
K-Regolazione inclinazione bracciolo

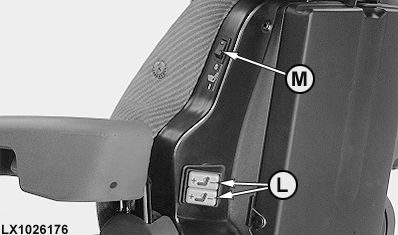

L-Regolazione supporto lombare pneumatico
M-Interruttore riscaldamento sedile¹

OULXE59,00107E4 -39-28JUL05-1/1
