Cajas de fusibles y relés
Caja de fusibles y relés
NOTA:
Según el equipamiento del tractor, puede que no existan todos los fusibles y relés mostrados a continuación.

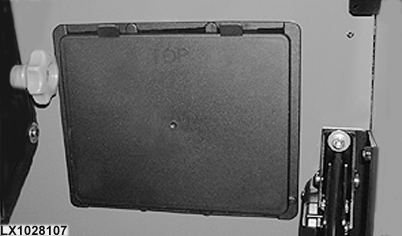

Las cajas de fusibles y relés están ubicadas a la izquierda, detrás del asiento del operador, en la parte posterior del puesto de conducción abierto.

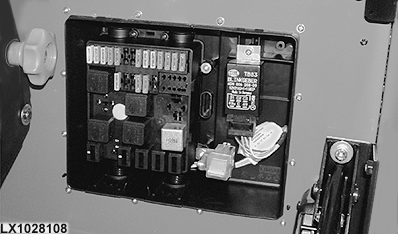

Quitar la tapa.
|
|
|
|
LX25599,00004F5 -63-01FEB03-1/3
|
|

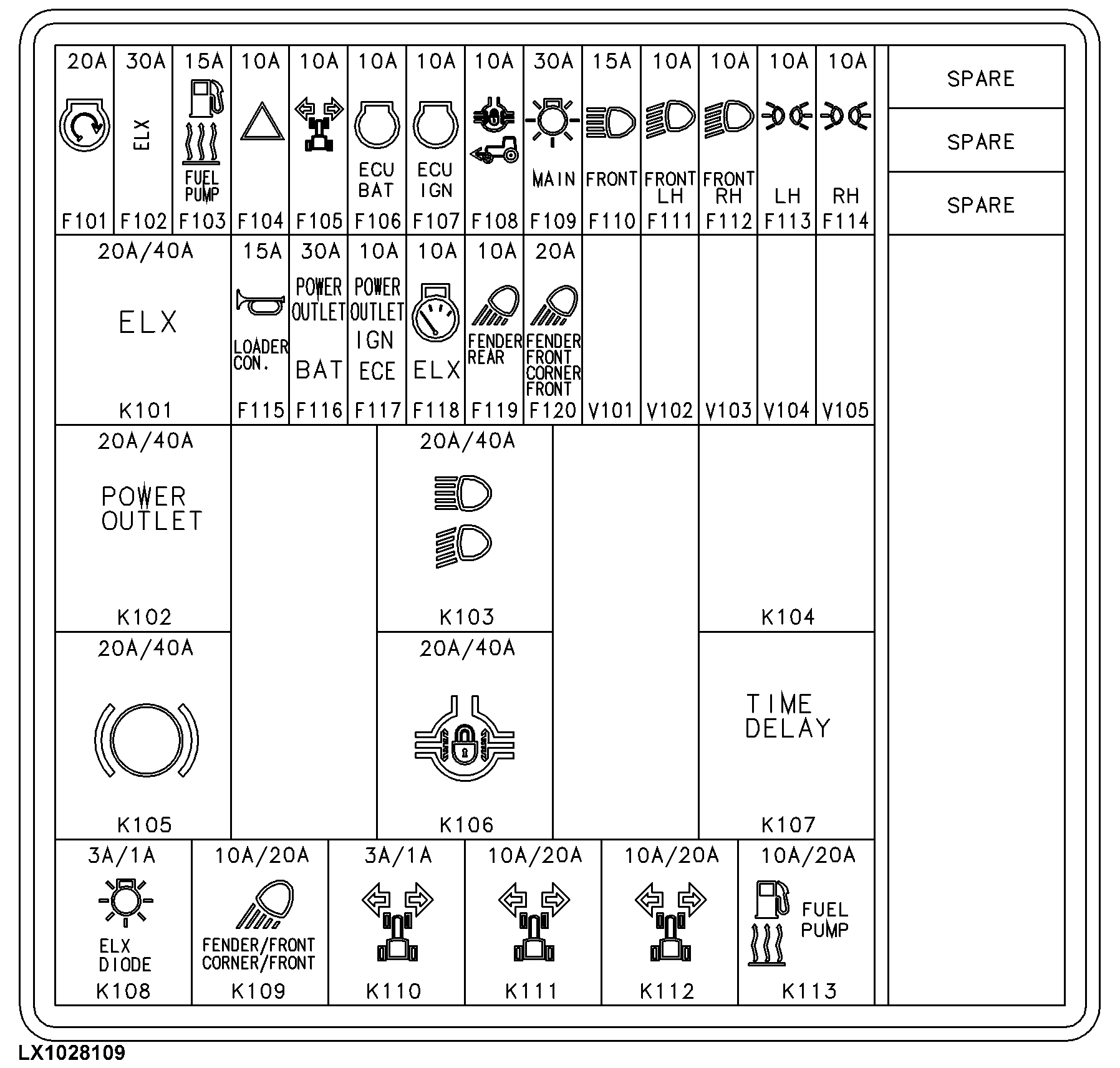

Fusibles y relés
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje mayor al del fusible instalado.
F101
20 A, conmutador pricncipal (BAT)
F102
30 A, alimentación del sistema electrónico.
F103
15 A, calentador de combustible, bomba de combustible, válvula de corte de la inyección.
F104
10 A, intermitencias de emergencia
F105
10 A, intermitencias de giro
F106
10 A, Unidad de control (ECU) (tensión de la batería)
F107
10 A, Unidad de control (ECU) (alimentación el.)
F108
10 A, tracción delantera, bloqueo del diferencial, interruptor y luces de pare
F109
30 A, conmutador de luces (terminal B)
|
F110
15 A, luces largas de carretera
F111
10 A, faro izquierdo, luz de cruce
F112
10 A, faro derecho, luz de cruce
F113
10A, luz trasera izqda., luz gálibo dcha. y luz de matrícula
F114
10 A, luz trasera dcha. y luz de gálibo izqda.
F115
15 A, bocina, enchufe de 2 polos para pala cargadora frontal
F116
30 A, enchufe auxiliar de 3 polos y regleta de enchufes (tensión de batería)
F117
10 A, enchufe auxiliar de 3 polos y regleta de enchufes
F118
10 A, instrumentación
F119
10 A, faros de trabajo traseros en guardabarros traseros
F120
10 A, faros de trabajo delanteros en guardabarros y faros de trabajo en parrilla frontal
V101
Libre
V102
Libre
V103
Libre
|
|
|
LX25599,00004F5 -63-01FEB03-2/3
|
|
V104
Libre
V105
Libre
K101
Relé de alimentación componentes electrónicos
K102
Relé para enchufe hembra de 3 terminales
K103
Relé de luces de cruce/carretera
K104
Libre
K105
Relé luz de freno
K106
Relé bloqueo del diferencial
K107
Temporizador presión de aceite de la transmisión
K108
3 A, diodo luminoso
|
K108
1 A, diodo de alimentación del sistema electrónico
K109
Relé para faros de trabajo delanteros en guardabarros, faros en parrilla frontal
K110
3 A, diodo (sin conectar)
K110
1 A, diodo de intermitencias de giro
K111
Relé intermitencia giro izquierda
K112
Relé intermitencia giro derecha
K113
Relé para calentador de combustible, bomba de combustible, válvula de corte de la bomba de inyección
|
|
|
LX25599,00004F5 -63-01FEB03-3/3
|
|
