Zughaken der hydraulischen Wagenanhängevorrichtung auf Verschleiß prüfen

causym ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

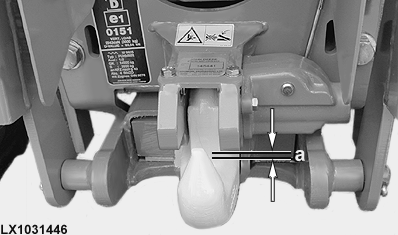

Spaltmaß (a) am Verschluß prüfen.

Spezifikation

Spaltmaß am Verschluß -Maximal zulässiger Abstand 10,0 mm 0.39 in.

LX1031446

LX24888,00005D0 -29-13NOV06-1/2

"D"-Wert (Maßeinheit = kN) auf dem Typenschild der Wagenanhängevorrichtung ablesen.

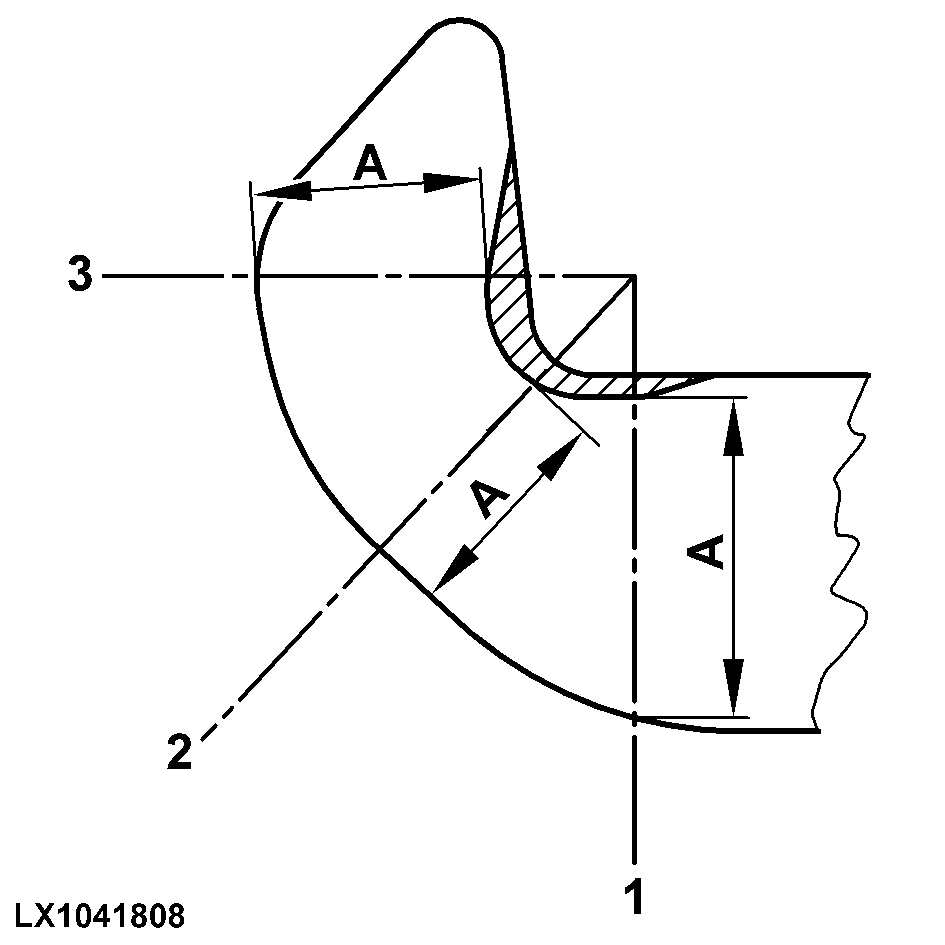

Ist der abgelesene "D"-Wert kleiner oder gleich 65, so müssen folgende Mindestmaße (A) eingehalten werden.

Spezifikation

Zughaken, Hakendicke (D kleiner oder gleich 65) -Mindestmaß (A), Ebene 1 43,5 mm 1.71 in.
Mindestmaß (A), Ebene 2 42,0 mm 1.65 in.
Mindestmaß (A), Ebene 3 40,5 mm 1.59 in.

Ist der abgelesene "D"-Wert größer als 65, so müssen folgende Mindestmaße (A) eingehalten werden.

Spezifikation

Zughaken, Hakendicke (D größer als 65) -Mindestmaß (A), Ebene 1 45,0 mm 1.77 in.
Mindestmaß (A), Ebene 2 43,5 mm 1.71 in.
Mindestmaß (A), Ebene 3 42,0 mm 1.65 in.

LX1041808

LX24888,00005D0 -29-13NOV06-2/2
