Zugpendel auf Verschleiß prüfen

causym ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

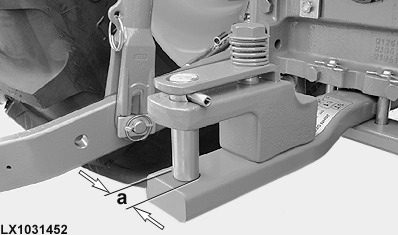

Durchmesser (a) des Bolzens prüfen.

Spezifikation

Bolzen des Zugpendels -Verschleißgrenze bzw. Mindestdurchmesser 29,5 mm 1.16 in.

LX1031452

LX24888,00005D2 -29-15JUL03-1/2

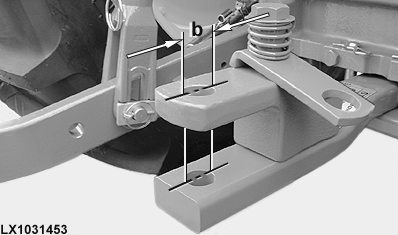

Durchmesser (b) der Aufnahmebohrung des Bolzens prüfen.

Spezifikation

Aufnahmebohrung oben und unten (in Fahrtrichtung) -Verschleißgrenze bzw. maximal zulässiger Durchmesser 35,0 mm (oval) 1.38 in. (oval)

LX1031453

LX24888,00005D2 -29-15JUL03-2/2
