Anhängekupplung (manuell bedienbar, nur für Italien und Spanien) auf Verschleiß prüfen

causym ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

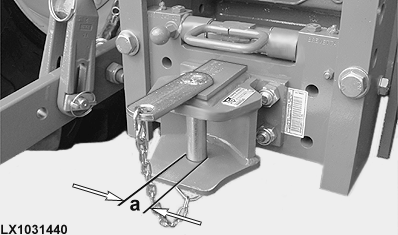

Durchmesser (a) des Kupplungsbolzens prüfen.

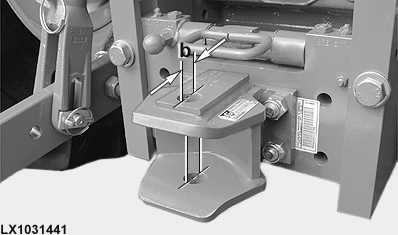

Durchmesser (b) der Aufnahmebohrung prüfen.

Spezifikationen bei Kupplungsbolzen mit Nenndurchmesser 28,0 mm (1.10 in.)

Spezifikation

Kupplungsbolzen -Verschleißgrenze bzw. Mindestdurchmesser 26,5 mm 1.04 in.

Spezifikation

Aufnahmebohrung oben und unten (in Fahrtrichtung) -Verschleißgrenze bzw. maximal zulässiger Durchmesser 31,0 mm (oval) 1.22 in. (oval)

Spezifikationen bei Kupplungsbolzen mit Nenndurchmesser 43,0 mm (1.69 in.)

Spezifikation

Kupplungsbolzen -Verschleißgrenze bzw. Mindestdurchmesser 41,0 mm 1.61 in.

Spezifikation

Aufnahmebohrung oben und unten (in Fahrtrichtung) -Verschleißgrenze bzw. maximal zulässiger Durchmesser 46,0 mm (oval) 1.81 in. (oval)

LX1031440
LX1031441

LX24888,00005D4 -29-16JUL03-1/1
