Betriebshinweise

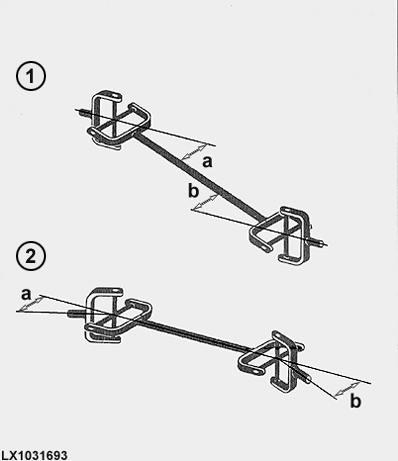

Die Knickwinkel (a) und (b) der Gelenke sollen an beiden Enden der Gelenkwelle möglichst gleich sein.

Bei Anwendungen, bei denen das häufig nicht zutrifft (z.B. häufige Kurvenfahrten), wird die Verwendung einer Weitwinkelgelenkwelle empfohlen.

HINWEIS: In den beiden Schemazeichnungen wurde auf die Darstellung eines Gelenkwellenschutzes verzichtet. Beim Betrieb von Gelenkwellen darf auf diesen Schutz nicht verzichtet werden.

WICHTIG: Bei steckbaren Gelenkwellen müssen die Gelenkgabeln der Zwischenwelle so zueinander ausgerichtet sein, daß die zugehörigen Kreuzachsen in einer Ebene liegen.

1-Z-Anordnung
2-W-Anordnung

OU12401,0000CD6 -29-01MAR03-1/1
