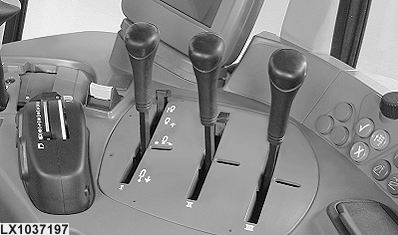

Bedienungshebel mechanische Zusatzsteuergeräte

Der Bedienungshebel kann in 4 Positionen gebracht werden.

In der Stellung Einfahren wird der Fernsteuerzylinder eingefahren.
In der Stellung Ausfahren wird der Fernsteuerzylinder ausgefahren.
In der Neutralstellung wird die Position des Fernsteuerzylinders gehalten.
In der Schwimmstellung (Kolben des Fernsteuerzylinders kann sich frei bewegen) kann das angebaute Gerät der Bodenkontur folgen.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

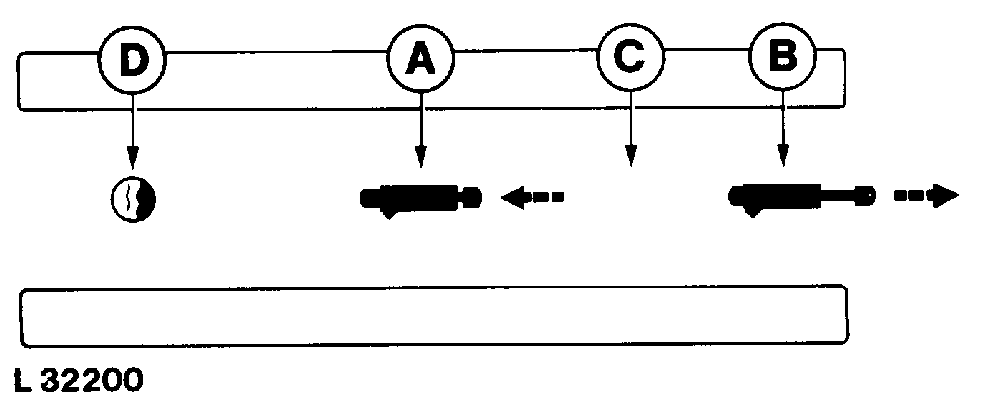

A-Einfahren
B-Ausfahren
C-Neutralstellung
D-Schwimmstellung

OU12401,0001301 -29-12OCT05-1/1
