Anschlußkupplungen

causym ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Originalteile von John Deere verwenden.

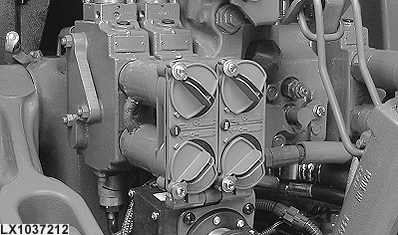

Die Anschlußkupplungen gestatten das Anschließen und Abnehmen der Hydraulikschläuche ohne Ölverlust auch unter Druck.

Wird der Schlauch durch irgendeine Störung von der Anschlußkupplung getrennt, so wird der Ölfluß in der Anschlußkupplung sofort unterbrochen.

Zum Anschließen das Schlauch-Anschlußstück fest in die Anschlußkupplung hineindrücken.

HINWEIS: Beim Anschließen Symbole auf den Anschlußkupplungen beachten.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.

LX1037212
