Fanghaken-Unterlenker

Diese Unterlenker sind für Gerätekugeln der Kategorie II oder Kategorie III vorgesehen.

WICHTIG: Es müssen die passenden Kugeln verwendet werden.

OU12401,0001405 -29-13MAY06-1/6

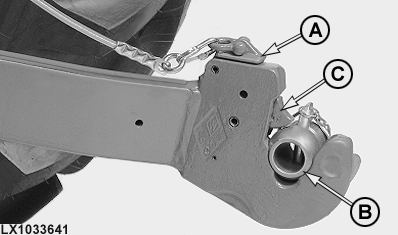

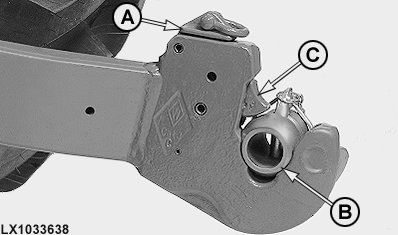

Die Fanghaken können mit dem Bedienteil (A) per Hand oder per Seilzug betätigt werden.

WICHTIG: Vergewissern Sie sich, daß die Fanghaken richtig verriegelt sind:

Das Bedienteil (A) muß ganz am Fanghaken anliegen, die Kugel (B) darf kein merkliches Spiel haben und der Bolzen (C) muß die Kugel umschließen.

Bei Fanghaken mit Seilbedienung gilt: Nach dem Kuppeln auf die Seilverlegung achten, um ein unbeabsichtigtes Öffnen durch übermäßiges Durchhängen oder durch Erfassen durch Bewuchs oder Äste auszuschließen.

A-Bedienteil
B-Kugel
C-Bolzen

OU12401,0001405 -29-13MAY06-2/6

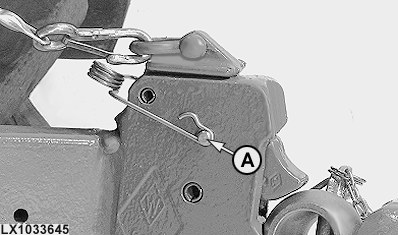

ACHTUNG: Beim Anbau von Geräten mit asymmetrischer Last (z.B. Seitenausleger- Mähwerke) oder beim Durchfahren von hohem Bewuchs bzw. bei Forstarbeiten müssen die Unterlenker-Fanghaken gegen unbeabsichtigtes Öffnen gesichert werden.

John Deere-Sicherungsteilesatz AL165485 in beiden Fanghaken verwenden.

A-Sicherungsteilesatz

OU12401,0001405 -29-13MAY06-3/6

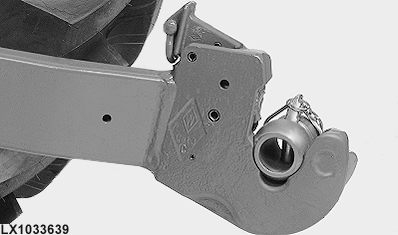

Die Fanghaken können in geöffneter Position arretiert werden.

OU12401,0001405 -29-13MAY06-4/6

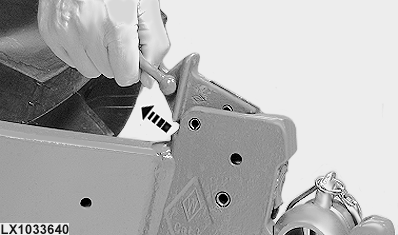

Um die Fanghaken wieder zu schließen, Bedienteil zuerst schräg nach oben ziehen.

OU12401,0001405 -29-13MAY06-5/6

HINWEIS: Bei sehr schweren, kurzbauenden Geräten können die Hubspindeln in der hinteren Bohrung der Unterlenker angebracht werden. Dadurch verringert sich zwar die Hubhöhe, aber die Hubkraft wird erhöht.

OU12401,0001405 -29-13MAY06-6/6
