Fanghaken-Oberlenker

Dieser Oberlenker ist für Gerätekugeln der Kategorie II oder Kategorie III vorgesehen.

WICHTIG: Es muß die passende Kugel verwendet werden.

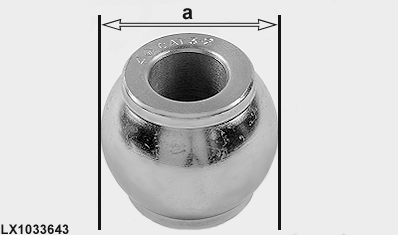

Kategorie Kugeldurchmesser (a)
II 50 mm (2.0 in.)
III 60 mm (2.4 in.)


LX1033643

OU12401,0001406 -29-13MAY06-1/2

Bedienung des Fanghakens

Der Fanghaken kann mit dem Bedienteil (A) per Hand oder per Seilzug betätigt werden.

WICHTIG: Vergewissern Sie sich, daß der Fanghaken richtig verriegelt ist:

Das Bedienteil (A) muß ganz am Fanghaken anliegen, die Kugel (B) darf kein merkliches Spiel haben und der Bolzen (C) muß die Kugel umschließen.


A-Bedienteil
B-Kugel
C-Bolzen

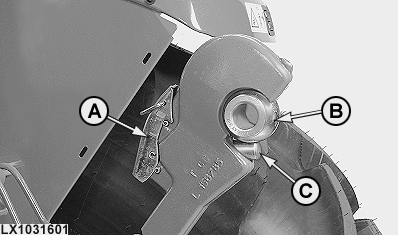

LX1031601

Fanghaken Handbedienung

LX1031602

Fanghaken Seilbedienung

OU12401,0001406 -29-13MAY06-2/2
