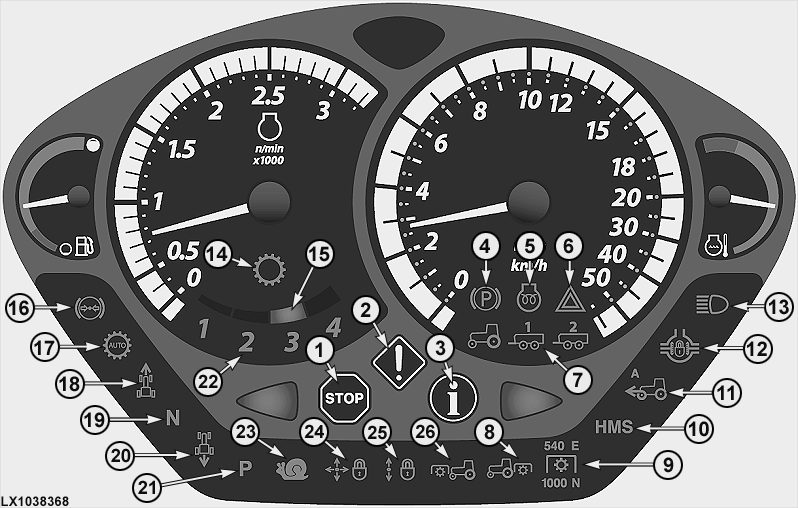

1-Die rote "STOP-Lampe" blinkt, wenn eine schwerwiegende Störung auftritt. SOFORT Motor abstellen und Ursache beseitigen (Störungsmeldung im "CommandCenter" beachten).

2-Die gelbe "ACHTUNGS-Lampe" blinkt, wenn eine Störung auftritt (Störungsmeldung im "CommandCenter" beachten). Zudem blinkt diese Lampe, wenn bei laufendem Motor und Fahrtrichtungshebel außerhalb Neutral die Handbremse angezogen ist.

3-Die blaue "INFO-Lampe" leuchtet bei Störungen an elektrischen Komponenten der Hydraulik-Anlage oder des Getriebes. John Deere-Händler aufsuchen.

4-Die Handbremskontrollampe leuchtet bei angezogener Handbremse und laufendem Motor auf. Zusätzlich kann eine akustische Handbrems- Warnanzeige eingebaut sein.

5-Diese Lampe leuchtet, wenn der Hauptschalter in die erste Stellung nach rechts gebracht wird. Motor erst starten, wenn die Lampe erlischt.

6-Die Warnblinklampe blinkt bei eingeschalteter Warnblinkanlage.

7-Die Blinkkontrollampen (für den Traktor und gegebenenfalls für Anhänger) blinken bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

8-Diese Lampe leuchtet bei eingeschalteter Heckzapfwelle.

9-Diese Lampen zeigen die gewählte Drehzahl der Heckzapfwelle an.

10-Diese Lampe leuchtet bei eingeschaltetem HMS Plus.

OU12401,0001420 -29-10JUN06-1/4

11-Diese Lampe leuchtet bei eingeschaltetem Frontantrieb. Bei Automatik-Modus des Frontantriebes leuchtet zusätzlich der Buchstabe "A".

12-Diese Lampe leuchtet bei eingeschalteter Differentialsperre.

13-Die Fernlichtkontrollampe leuchtet bei eingeschaltetem Fernlicht auf.

14-Diese Lampe leuchtet bei PowrQuad Plus- oder AutoQuad Plus-Getriebe zusammen mit einer Ziffer, die den gewählten Gang anzeigt.

15-Die Leuchtbalken zeigen den eingestellten größtmöglichen Gang an (bei AutoQuad Plus-Getriebe).

16-Die Lampe leuchtet bei Traktoren mit Druckluftbrems-Anlage, wenn der Luftdruck für einen Anhängerbetrieb nicht ausreicht.

17-Die Lampe leuchtet, sobald die Automatik des AutoQuad Plus-Getriebes oder von AutoPowr / IVT aktiviert ist.

18-Die Lampe leuchtet, wenn der Fahrtrichtungshebel in der "Vorwärts"-Stellung ist.

19-Die Lampe leuchtet, wenn der Fahrtrichtungshebel in der "Neutral"-Stellung ist.

20-Die Lampe leuchtet, wenn der Fahrtrichtungshebel in der "Rückwärts"-Stellung ist.

21-Die Lampe leuchtet, wenn der Fahrtrichtungshebel in der "Park"-Stellung ist (bei AutoPowr / IVT).

22-Die Ziffern 1-4 zeigen bei PowrQuad Plus- oder AutoQuad Plus-Getriebe den gewählten Gang an.

23-Die Lampe leuchtet, wenn AutoPowr / IVT im Kriechgang-Modus ist.

24-Die Lampe leuchtet, sobald die Transportsicherung des elektrischen Multifunktionshebels aktiviert ist.

25-Die Lampe leuchtet, sobald die Transportsicherung der elektronischen Zusatzsteuergeräte aktiviert ist.

26-Diese Lampe leuchtet bei eingeschalteter Frontzapfwelle.

Lampentest: Bei Starten des Motors leuchten alle Lampen für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine Glühbirne defekt. Teil austauschen.

Nachdem der Motor läuft, müssen die Kontrollampen erlöschen.

HINWEIS: Die Fahrgeschwindigkeit kann in km/h oder MPH angezeigt werden. Die Einstellung kann im CommandCenter vorgenommen werden. Siehe "Einstellungen CommandCenter", Bildschirm "Maßeinheiten" in diesem Abschnitt.

OU12401,0001420 -29-10JUN06-2/4

Der Kraftstoffmesser zeigt den Tankinhalt von "voll" bis "leer" (Ende roter Bereich) an. Tritt die Anzeigenadel in den roten Bereich, so sind noch ca. 35 l (9.2 U.S. gal.) Kraftstoff im Tank.

HINWEIS: Tank nie ganz leer fahren, da sonst die Kraftstoffanlage entlüftet werden müßte.

OU12401,0001420 -29-10JUN06-3/4

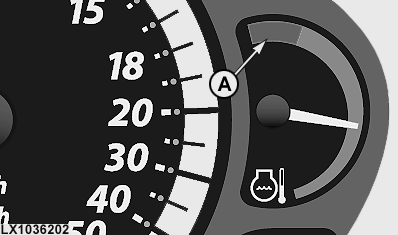

Tritt der Zeiger dieses Instrumentes in die rote Warnzone (A), so ist der Motor überhitzt. Unverzüglich die Belastung verringern oder einen niedrigeren Gang einlegen. Geht der Zeiger nicht sofort zurück, Motor abstellen und Ursache der Überhitzung (zu niedriger Kühlflüssigkeitsstand, verschmutzter Kühler oder verschmutzte Schutzgitter) beseitigen.
