Ölstand MFWD-Endantriebe prüfen

causym ACHTUNG: Das Öl kann unter Druck stehen, wenn es heiß ist. Kontrollschraube langsam ausschrauben.

1. Rad so drehen, daß die Markierung "OIL LEVEL" (A) waagrecht steht.

2. Kontrollschraube (B) ausschrauben. Der Ölstand muß bis zum Schraubenloch reichen.

3. Gegebenenfalls hier Öl nachfüllen. Kontrollschraube mit 150 N·m (110 lb-ft) anziehen. Es muß ein im Kapitel "Betriebsstoffe" aufgeführtes Getriebeöl verwendet werden.

HINWEIS: Nach den ersten 100 Betriebsstunden das Öl in der Achsbrücke und in den Endantrieben wechseln. Danach Ölwechsel alle 1500 Betriebsstunden, jedoch mindestens alle 2 Jahre durchführen.

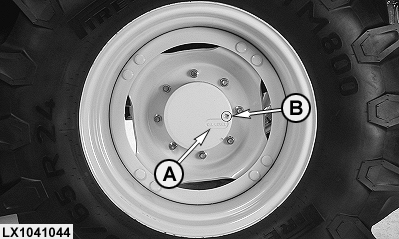

LX1041044


A-Markierung
B-Kontrollschraube

OU12401,0001436 -29-06JUN06-1/1
