Antriebsriemen ersetzen

HINWEIS: Bei Traktoren mit Frontzapfwelle muß der Antriebsriemen vom John Deere-Händler ausgetauscht werden.

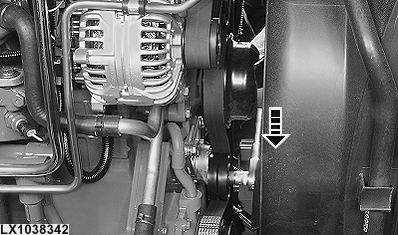

Entriegelung ziehen und Haube nach oben klappen.

OU12401,0001441 -29-07JUN06-1/4

ACHTUNG: Massekabel (-) der Batterie abklemmen

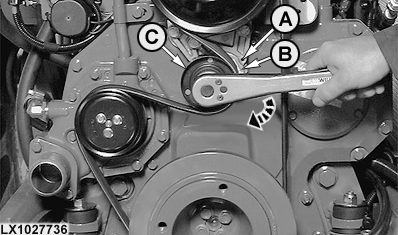

Deckel an der Spannrolle (C) entfernen. Sechskantschraube SW 15 mm (19/32 in.) der Spannrolle drehen (siehe Pfeil). Beim Loslassen geht der Antriebsriemenspanner automatisch in die Spannstellung zurück.

Der Antriebsriemenspanner kann wie folgt in der entspannten Stellung gehalten werden:

Sechskantschraube der Spannrollen drehen (siehe Pfeil), bis die beiden Bohrungen (A) und (B) fluchten. Einen Metallstift Ø 5 mm (0.2 in.) in die beiden fluchtenden Bohrungen stecken.

Zum Spannen die Spannrolle etwas drehen, um den Metallstift zu entlasten, und aus den Bohrungen ziehen. Der Antriebsriemenspanner geht automatisch in die Spannstellung zurück.

A-Bohrung (Exzenter)
B-Bohrung (Grundplatte)
C-Spannrolle

OU12401,0001441 -29-07JUN06-2/4

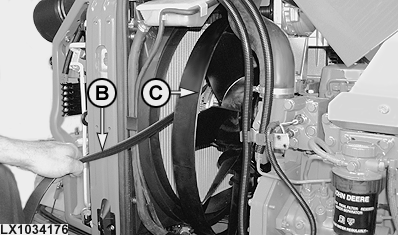

Schrauben (A; 6 St.) am Lüfterrad entfernen.

Antriebsriemen (B) übers Lüfterrad (C) entfernen und neuen Antriebsriemen auflegen (siehe folgendes Laufschema).

WICHTIG: Beim Einbau immer neue Sperrzahnschrauben verwenden.

Sperrzahnschrauben mit der folgenden Spezifikation befestigen.

Spezifikation

A-Sperrzahnschrauben
B-Antriebsriemen
C-Lüfterrad

OU12401,0001441 -29-07JUN06-3/4

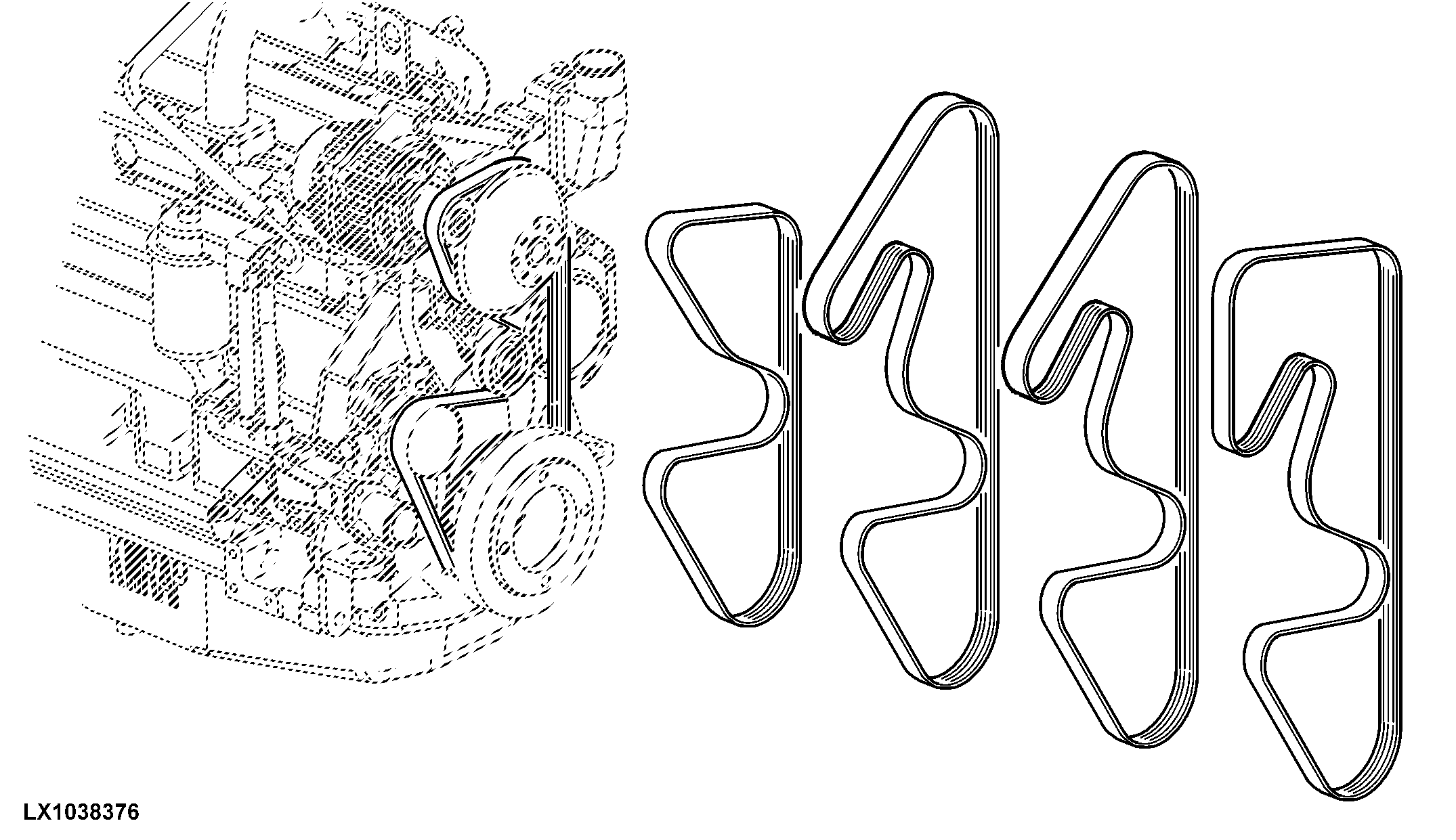

Antriebsriemen entsprechend dem Laufschema auflegen und Antriebsriemenspanner wieder entspannen.

OU12401,0001441 -29-07JUN06-4/4
