Frontgewichte montieren

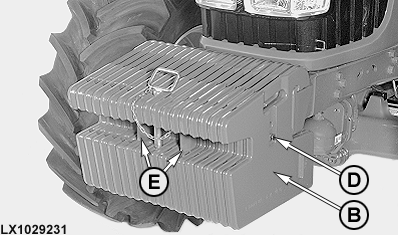

Am Traktor können die folgenden Kombinationen aus Grundgewicht (A) und Zusatzgewichten (B) angebaut werden:

WICHTIG: Die Befestigungsschrauben (C) des Grundgewichtes (A) mit 570 N·m (420 lb-ft) und die Schrauben (D) der Zusatzgewichte (B) mit 230 N·m (170 lb-ft) festziehen.

Jedes Zusatzgewicht wiegt 50 kg (110 lb). Je 10 kg (22 lb) Gewichtserhöhung erhöhen die Vorderachslast um ca. 12 kg (26.5 lb).

WICHTIG: Werden 6 oder mehr Zusatzgewichte angebaut, müssen sie so angeordnet werden, daß sie ein Fangmaul (E) bilden.

Das Fangmaul darf nur zum Rangieren und zum Abschleppen auf befestigten Straßen verwendet werden.

OU12401,00014A3 -29-30JUN06-1/1
