Traktoren mit TLS-Vorderachse

ACHTUNG: Beim Starten des Motors und beim Umschalten zwischen den verschiedenen Federungs-Einstellungen kann es auch bei stehendem Traktor zu kurzzeitigen Bewegungen der Vorderachse kommen. Sicherstellen, daß sich niemand im Gefahrenbereich des Traktors aufhält.

WICHTIG: Bei Störungen im Regelsystem erscheint eine Nachricht im CommandCenter. Die Federung ist dann nicht funktionsfähig. Langsam fahren, da sonst die Fahrsicherheit beeinträchtigt sein kann und Bauteile beschädigt werden können. Sofort den John Deere-Händler aufsuchen.

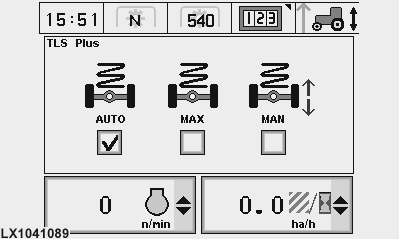

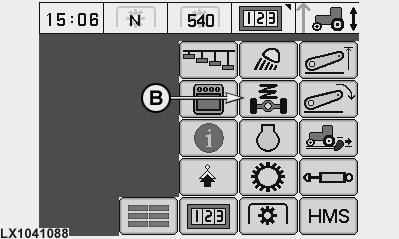

Die Taste (A) für das Hauptmenü drücken und auf dem Bildschirm TLS Plus auswählen. Auf dem folgenden Bildschirm können die Einstellungen der Achse gewählt werden.

Wird "AUTO" gewählt, dann paßt sich die Federung automatisch der Fahrsituation an. Fahrgeschwindigkeit, Untergrundeigenschaften, Beladung des Traktors und schwere Heckanbaugeräte werden dabei berücksichtigt. Es wird der bestmögliche Fahrkomfort erreicht. Die Niveau-Regulierung der Achse setzt ab einer Fahrgeschwindigkeit von 1,5 km/h (0.9 mph) ein.

Wird "MAX" gewählt, dann wird die Federung auf maximale Härte eingestellt (z.B. für Arbeiten mit einem Frontlader). Die Niveau-Regulierung der Achse setzt ab einer Fahrgeschwindigkeit von 1,5 km/h (0.9 mph) ein, zusätzlich gibt es noch eine Verzögerung der Regelung beim Anfahren aus dem Stand: erst nach 5 m (16 ft.) zurückgelegter Wegstrecke wird die Regelung aktiviert. Bei einer Geschwindigkeit über 35 km/h (22 mph) wird die MAX-Einstellung deaktiviert. Geht die Geschwindigkeit wieder unter 25 km/h (15 mph), wird die MAX-Einstellung wieder reaktiviert.

A-Taste Hauptmenü
B-TLS Plus

OU12401,00014BF -29-12NOV06-1/2

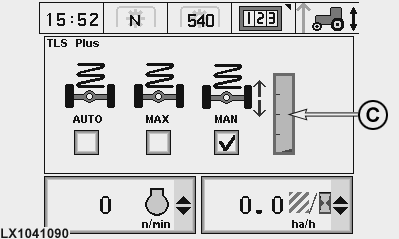

Wird "MAN" gewählt (manuelle Einstellung), dann geht die Achse in die Mittellage. Danach kann die Traktorfront manuell angehoben und abgesenkt werden (z.B. um Anbaugeräte leichter anbauen zu können). Dazu das Balkendiagramm (C) anwählen und das Auswahlrad drehen. Drehen im Uhrzeigersinn hebt die Traktorfront, Drehen entgegen dem Uhrzeigersinn senkt die Traktorfront. Um diesen Bildschirm wieder zu verlassen, die Taste für Bestätigen oder die Taste für Abbrechen drücken. Ab einer Geschwindigkeit von 1,5 km/h (0.9 mph) geht die Achse dann wieder in ihre Mittellage.

Die manuelle Einstellung wird verworfen, sobald die Geschwindigkeit 5 km/h (3 mph) übersteigt. Das System kehrt zu der vorherigen Einstellung ("AUTO" oder "MAX") zurück.

C-Balkendiagramm

OU12401,00014BF -29-12NOV06-2/2
