Anhängezapfen/Anhängekugel

HINWEIS: Bauteile von Anhängezapfen/Anhängekugel, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe "Wartung alle 250 Stunden"). Gegebenenfalls austauschen.

Zum Anhängen eines Gerätes die Feder (A) nach oben klappen und den Bolzen (B) nach rechts schieben. Der Halter (C) wird durch eine Feder nach oben gedrückt. Nachdem das Gerät angehängt ist, Halter (C) nach unten drücken und den Bolzen (B) den vollen Weg nach links schieben. Feder (A) -wie im Bild gezeigt- in die verriegelte Position klappen.

A-Feder
B-Bolzen
C-Halter

OU12401,000153C -29-15DEC06-1/3

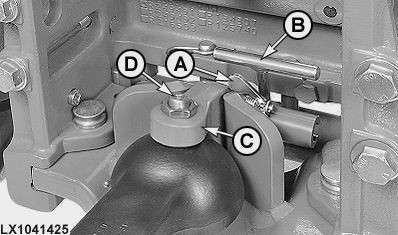

Zum Anhängen eines Gerätes die Sicherung (A) nach vorn drücken und den Bolzen (B) nach rechts schieben. Der Halter (C) wird durch eine Feder nach oben gedrückt. Nachdem das Gerät angehängt ist, Halter (C) nach unten drücken und den Bolzen (B) nach links schieben. Die Sicherung (A) schnappt nach hinten, sobald der Bolzen (B) in der Verriegelungs-Position ist. Gegebenfalls Stellschraube (D) mit einem Innensechskantschlüssel (8 mm; 0.3 in.) am Niederhalter auf die Anhängeröse anpassen. Anschließend die Kontermutter (Schlüsselweite 30 mm; 1.2 in.) mit 300 N·m (220 lb-ft) anziehen.

A-Sicherung
B-Bolzen
C-Halter
D-Stellschraube

OU12401,000153C -29-15DEC06-2/3

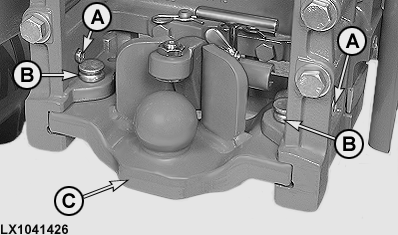

Der Anhängezapfen oder die Anhängekugel können leicht ausgebaut werden, um zum Beispiel das Zugpendel anzubauen. Sicherungsbolzen (A) nach außen ziehen, Haltebolzen (B) herausnehmen und Träger (C) nach hinten herausziehen.

A-Sicherungsbolzen
B-Haltebolzen
C-Träger

OU12401,000153C -29-15DEC06-3/3
