Anhängekupplung (fernbedienbar) auf Verschleiß prüfen

causym ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

Durchmesser (a, b und c) des Kupplungsbolzens prüfen.

Spezifikation

Kupplungsbolzen, zylindrische Form -Verschleißgrenze bzw. Mindestdurchmesser (a) 29 mm 1.14 in.
Kupplungsbolzen, ballige Form -Verschleißgrenze bzw. Mindestdurchmesser (b) 36 mm 1.42 in.
Kupplungsbolzen, ballige Form -Verschleißgrenze bzw. Mindestdurchmesser (c) 27 mm 1.06 in.

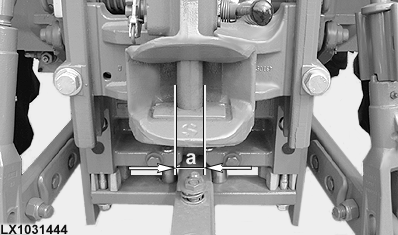

LX1031444

Kupplungsbolzen, zylindrische Form

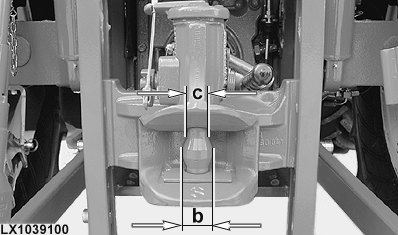

LX1039100

Kupplungsbolzen, ballige Form

OU12401,0001544 -29-09NOV06-1/3

Durchmesser (c) der Aufnahmebohrung prüfen.

Spezifikation

Aufnahmebohrung (unten in Fahrtrichtung) -Verschleißgrenze bzw. maximal zulässiger Durchmesser (d) 34 mm (oval) 1.33 in. (oval)

Stärke (e) der Verschleißplatte prüfen.

Spezifikation

Verschleißplatte -Verschleißgrenze bzw. maximal zulässige Materialstärke (e) 6 mm 0.24 in.

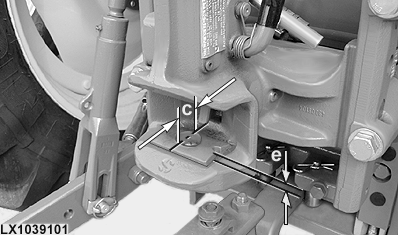

LX1039101

OU12401,0001544 -29-09NOV06-2/3

Spiel (c) zwischen Kupplung und Aufnahme ermitteln.

Spezifikation

Maximal zulässiges Spiel zwischen Kupplung und Aufnahme -Spiel 3 mm 0.12 in.

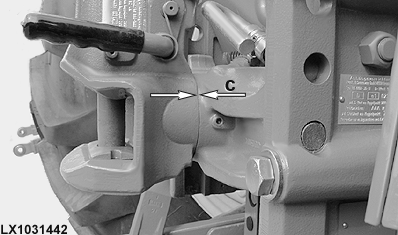

LX1031442

OU12401,0001544 -29-09NOV06-3/3
