Anhängekupplung (manuell bedienbar) auf Verschleiß prüfen
 ACHTUNG:
Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

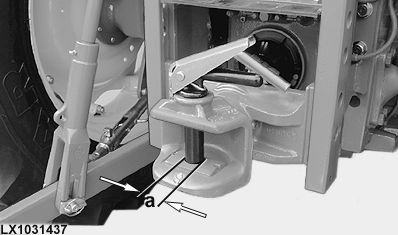

Durchmesser (a) des Kupplungsbolzens prüfen.
Spezifikation
|
Kupplungsbolzen
-Verschleißgrenze bzw. Mindestdurchmesser
|
29,0 mm
|
1.14 in.
|
|
|
|
|
OU12401,0001548 -29-09NOV06-1/3
|
|

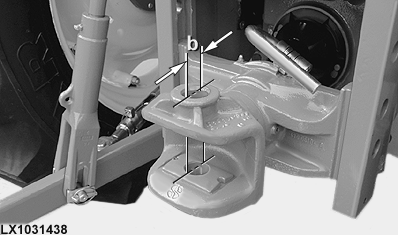

Durchmesser (b) der Aufnahmebohrung prüfen.
Spezifikation
|
Aufnahmebohrung oben und unten (in Fahrtrichtung)
-Verschleißgrenze bzw. maximal zulässiger Durchmesser
|
35,0 mm (oval)
|
1.38 in. (oval)
|
|
|
|
|
OU12401,0001548 -29-09NOV06-2/3
|
|

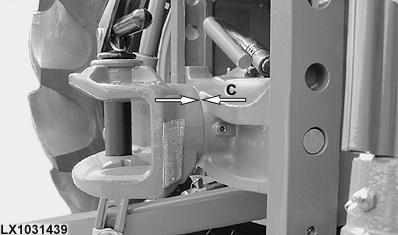

Spiel (c) zwischen Kupplung und Aufnahme ermitteln.
Spezifikation
|
Maximal zulässiges Spiel zwischen Kupplung und Aufnahme
-Spiel
|
3,0 mm
|
0.12 in.
|
|
|
|
|
OU12401,0001548 -29-09NOV06-3/3
|
|
