HMS, Programmierung bei stehendem Traktor (Edit-Modus)

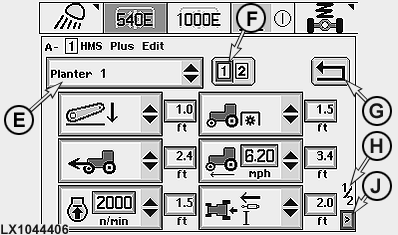

Auf dem Bildschirm durch Bestätigen des Feldes (A) HMS einschalten (die HMS-Lampe im Armaturenbrett leuchtet). Im Feld (B) den gewünschten Gerätespeicherplatz (A-E) wählen. Später kann über das Feld (E) ein passender Gerätenamen ausgewählt werden. Durch Betätigen des Symbols (C) wird die HMS Auswahlseite (Edit- / Lern-Modus) angezeigt. Auf dieser Seite kann mit dem Symbol (D) der Edit-Modus aufgerufen werden. Aus der Liste (E) das entsprechende Gerät und dann das gewünschte Programm (1 oder 2) mit dem Programmschalter oder mit dem Feld (F) auswählen. Die durchzuführenden Funktionen aus den Auswahllisten bestimmen und Wegstrecken zwischen den Funktionen mit dem Auswahlrad festlegen. Mit Feld (G) wird das Programm gespeichert und die HMS Hauptseite angezeigt. Details zum Programmierablauf siehe nächste Seite.

A-HMS ein / aus
B-Speicherplatz (A-E)
C-Symbol "nächste Seite"

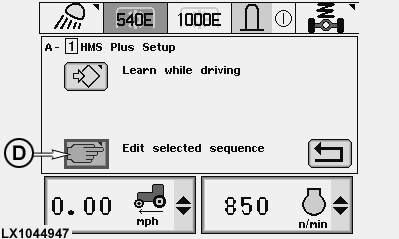

D-Edit-Modus
E-Geräteanwendung
F-Feld Programmwahl
G-Symbol "zurück zur HMS Hauptseite"
H-Seitenanzeige
J-Symbol "nächste Funktions-Seite"

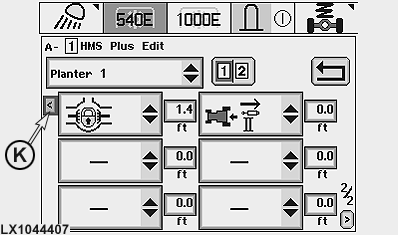

K-Symbol "vorherige Funktions-Seite"

OU12401,000196C -29-19DEC07-1/2

HINWEIS: Um eine einzelne Funktion aus einem Programm zu löschen, das leere Feld aus der Auswahlliste wählen.

Um eine einzelne Funktion zu überschreiben, die neue Funktion aus der Auswahlliste wählen.

Um eine Funktion einzufügen, an der gewünschten Position das Einfügen-Feld aus der Auswahlliste wählen. Die übrigen Funktionen (einschließlich der ausgewählten) werden um eine Position nach hinten versetzt.

Für die Heckzapfwelle gilt:
Die Zapfwelle wird ausgeschaltet, sobald die Dreipunktaufhängung 25% der Hubhöhe erreicht hat. Das Einschalten der Zapfwelle erfolgt NUR nach der eingestellten Wegstrecke. Wenn der Einschaltpunkt zu früh bzw. zu spät ist, muß dies durch das Ändern der Wegstrecke optimiert werden.

OU12401,000196C -29-19DEC07-2/2
