Steckdosen (falls vorhanden)

Signalsteckdose

Klemme Leitungsfarbe Beschreibung
1 Rot Fahrgeschwindigkeit Radar
2 Braun Radgeschwindigkeit
3 Orange Heckzapfwellendrehzahl
4 - -
5 - -
6 Blau Stromversorgung
7 Schwarz Masse



Die 7-polige Signalsteckdose (A) ist mit 30 A abgesichert.



ISOBUS-Steckdose in der Kabine

An die Steckdose (C) kann ein Monitor für Anbaugeräte nach dem ISO Standard 11783 angeschlossen werden.



3-polige Steckdose

Die Klemme 15/30 der 3-poligen Steckdose (B) ist mit 30 A abgesichert, die Klemme 82 ist mit 10 A abgesichert. Klemme 31 ist die Masse.

Schlüssel des Hauptschalters nach rechts drehen, um die Klemme 82 mit Strom zu versorgen. Die Klemme 15/30 wird auch bei ausgeschalteter Zündung mit Strom versorgt.




A-Signalsteckdose
B-3-polige Steckdose
C-ISOBUS-Steckdose

LX1036245

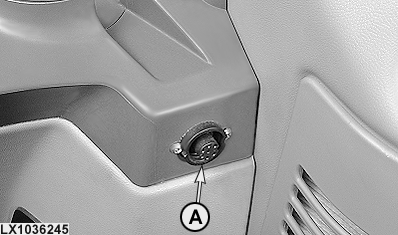

Signalsteckdose in der Seitenkonsole

LX1036246

3-polige Steckdose in der Kabinenrückwand

LX1041456

Steckdosen im Kabinenrahmen

OU12401,0001B92 -29-29APR09-1/2

Kabeldurchführung

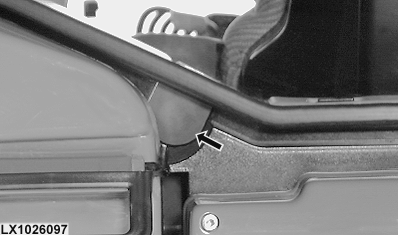

Am hinteren Kabinenfenster sind zwei Öffnungen vorgesehen, um Kabel durchzuführen. Fenster öffnen und Gummistopfen herausnehmen. Gummistopfen an den vorgesehenen Einschnitten trennen, um die Kabel durchführen zu können. Stecker anschließen, Gummistopfen einsetzen und Fenster schließen.

LX1026097
