Spurverstellung bei Verstellrädern

LX1035458

Die Spurweite kann durch Versetzen oder Umdrehen der Felgen verstellt werden. Zusätzliche Spurweiten werden durch die Verwendung von Distanzstücken erreicht.

Zusätzlich können die kompletten Räder auf der anderen Seite des Traktors angebaut werden. Dabei die Laufrichtung der Reifen beibehalten.

HINWEIS: Bei Frontladerarbeiten darf eine Spurweite von 1,80 m (71 in.) nicht überschritten werden.

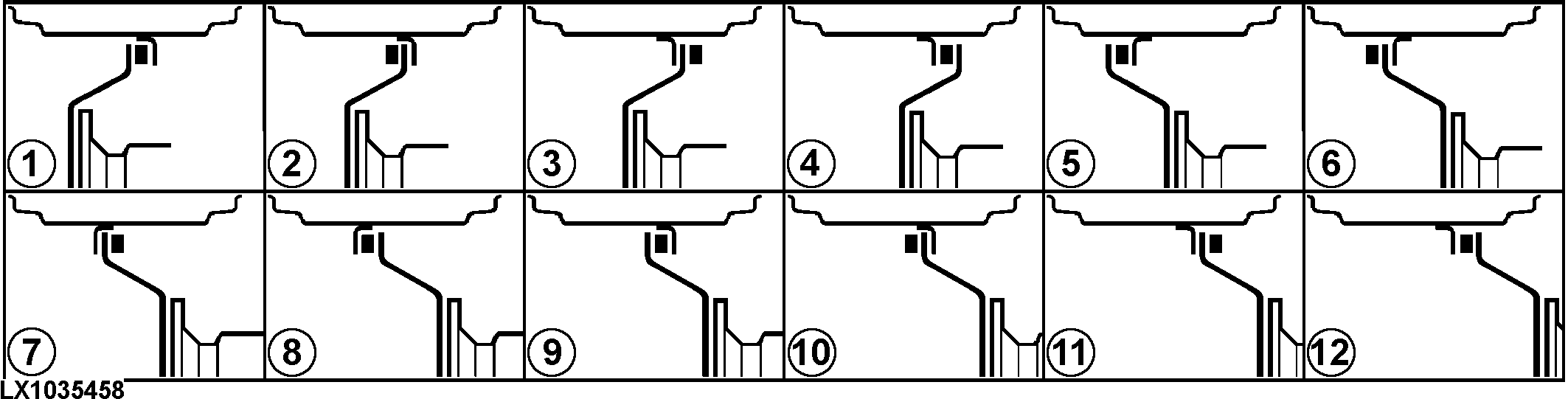

Stellungen der Felgen, Schüsseln und Distanzstücke

1
 2
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
mm 1524 1552 1584 1616 1720 1748 1782 1812 1924 1952 1984 2016
(in.) (60) (61.1) (62.4) (63.6) (67.7) (68.8) (70.2) (71.3) (75.7) (76.9) (78.1) (79.4)
Bereifung:
380/70-24 x* x* x* x x x x x x x x x
380/85-24 x* x* x* x x x x x x x x x
420/70-24 - - - x x x x x x x x x
420/85-24 - - - - x x x x x x x x
440/65-24 - - - x x x x x x x x x
480/65-24 - - - x* x x x x x x x x
480/70-24 - - - - x x x x x x x x
540/65-24 - - - - x* x* x* x x x x x
340/85-28 - - - x x x x x x x x x
380/70-28 - - - x x x x x x x x x
380/85-28 - - - x x x x x x x x x
420/70-28 - - - x* x x x x x x x x
480/65-28 - - - - x x x x x x x x
520/60-28 - - - - x* x* x* x x x x x
Sonstige x x x x x x x x x x x x

* nur bei drehbaren Kotschützern
