Manuelle Parksperre-Entriegelung (Traktoren mit AutoPowr)

causym ACHTUNG: Die manuelle Parksperre-Entriegelung nur dann durchführen, wenn der Traktor abgeschleppt werden soll und sich die Parksperre nicht mehr über den Fahrtrichtungshebel entriegeln läßt.

causym ACHTUNG: Bevor die Parksperre manuell entriegelt wird, muß der Fahrtrichtungshebel unbedingt in die seitliche Parkstellung "P" gebracht werden.

causym ACHTUNG: Solange die Parksperre normal funktioniert, also über den Fahrtrichtungshebel bedient werden kann, darf der Traktor unter keinen Umständen, auch nicht für eine kurze Probefahrt, bei manuell ausgerückter Parksperre betrieben werden.

causym ACHTUNG: Der Traktor kann bei entriegelter Parksperre wegrollen. Daher Traktor gegen unbeabsichtigtes Wegrollen sichern.

causym ACHTUNG: Nach dem Abschleppen muß der Bowdenzug der manuellen Parksperre-Entriegelung wieder ausgehängt werden.

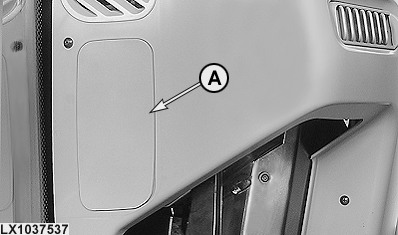

1. Deckel (A) abnehmen.

LX1037537

OULXE59,001082C -29-20OCT05-1/7

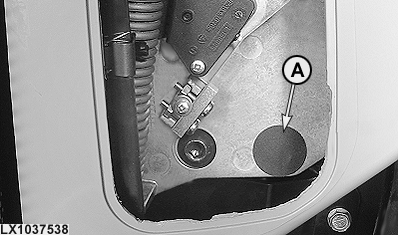

2. Stopfen (A) aus der Gewindebohrung entfernen.

LX1037538

OULXE59,001082C -29-20OCT05-2/7

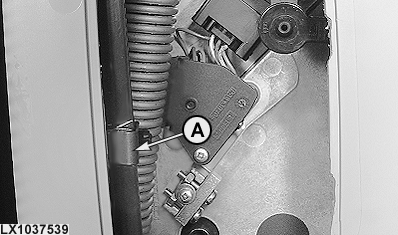

3. Bowdenzug aus der Klemme (A) lösen.

LX1037539

OULXE59,001082C -29-20OCT05-3/7

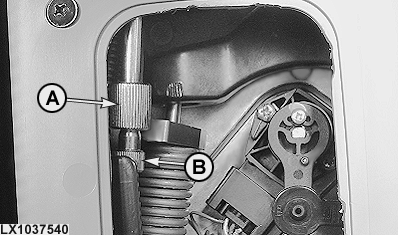

4. Gewindebolzen (A) und Rändelmutter (B) abschrauben.

LX1037540

OULXE59,001082C -29-20OCT05-4/7

5. Kupplungspedal etwas niedertreten.

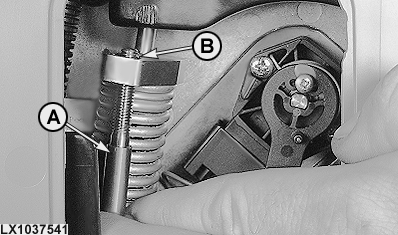

6. Bowdenzug (A) an der Öse (B) am Kupplungspedal bzw. Adapter einfädeln.

LX1037541

OULXE59,001082C -29-20OCT05-5/7

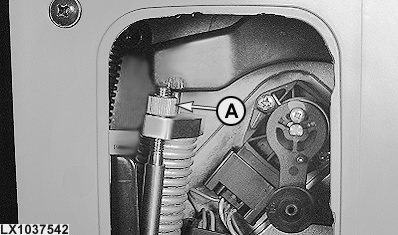

7. Den Bowdenzug mit der Rändelmutter (A) spielfrei einstellen. Die Rändelung muß oben sein.

WICHTIG: Der Bowdenzug muß unbedingt spielfrei eingestellt sein, um eine völlige Entriegelung der Parksperre zu gewährleisten.

LX1037542

OULXE59,001082C -29-20OCT05-6/7

8. Kupplungspedal bis zum Anschlag niedertreten.

WICHTIG: Sollte sich das Kupplungspedal nicht bis zum Anschlag niedertreten lassen und dadurch der Gewindebolzen nicht eingedreht werden können, so muß die Rändelmutter soweit zurückgedreht werden, bis das Kupplungspedal bis zum Anschlag niedergetreten werden kann.

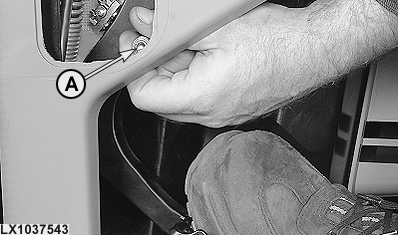

9. Gewindebolzen (A) in die Gewindebohrung eindrehen, um das Kupplungspedal in dieser Position bzw. die Parksperre in entriegelter Stellung zu halten.

LX1037543

OULXE59,001082C -29-20OCT05-7/7
