Zapfwellen schalten

causym ACHTUNG: Zapfwelle immer abschalten, wenn sie nicht benötigt wird.

causym ACHTUNG: Nach dem Abschalten einer Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

HINWEIS: Bei Traktoren mit PowrQuad Plus- und AutoQuad Plus-Getrieben sollte bei Zapfwellen-Betrieb die elektronische Motordrehzahl-Anpassung abgeschaltet sein. Siehe Einstellungen zu dem jeweiligen Getriebe im Abschnitt Fahren des Traktors.

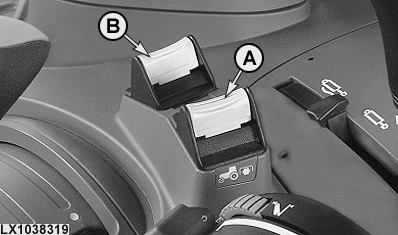

Zum Einschalten der Zapfwelle den Schalter (A) bzw. (B) nach unten drücken und dann nach vorn. Zum Abschalten der Zapfwelle den Schalter nach hinten ziehen.

HINWEIS: Wird bei laufender Zapfwelle der Motor abgestellt und anschließend wieder gestartet, so läuft die Zapfwelle nicht wieder an. Dennoch leuchten die Lampen (C) weiter. Zapfwelle abschalten und erneut einschalten.

Bei Traktoren mit AutoPowr erklingt ein Warnton, falls der Fahrer den Sitz verläßt und die Zapfwelle noch läuft.

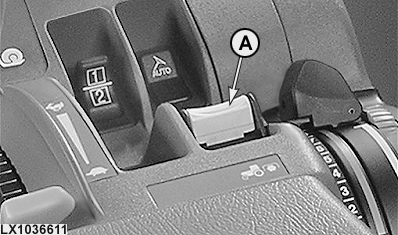

A-Schalter Heck-Zapfwelle
B-Schalter Front-Zapfwelle

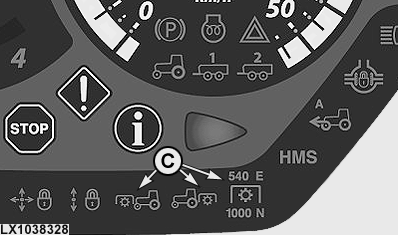

C-Kontrollampen

LX1038319
LX1036611
LX1038328

OULXE59,001087C -29-24APR06-1/2

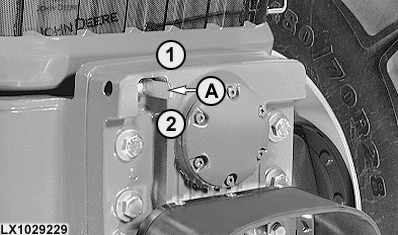

Wird die Frontzapfwelle längere Zeit nicht benötigt, kann das Zapfwellengetriebe mit dem Hebel (A) abgeschaltet werden, um ein unnötiges Mitlaufen der Getriebe-Bauteile zu vermeiden.

Zum Abschalten des Getriebes den Hebel (A) nach oben ziehen, zum Zuschalten nach unten drücken.

WICHTIG: Zapfwellengetriebe nur bei abgestelltem Motor zuschalten.


A-Schalthebel
1-ausgeschaltet
2-eingeschaltet

LX1029229

OULXE59,001087C -29-24APR06-2/2
