HMS, programowanie przy poruszającym się ciągniku (tryb uczenia)

LX1044404-UN-29NOV07

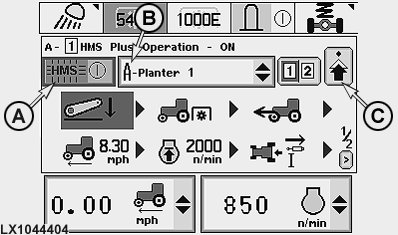

Strona główna HMS

LX1044948-UN-19DEC07

Strona wyboru HMS (tryb edycji/uczenia)

LX1044415-UN-29NOV07

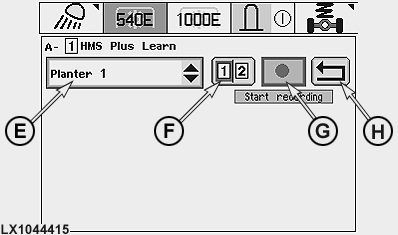

Strona uczenia HMS (zapis nieaktywny)

LX1044416-UN-29NOV07

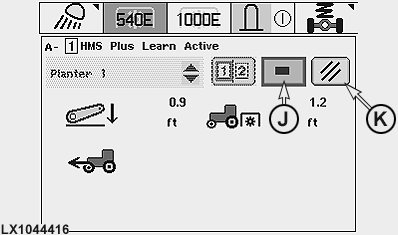

Strona uczenia HMS (zapis aktywny)

A - Włączanie/wyłączanie HMS

B - Pamięć (A-E)

C - Symbol "Następna strona"

D - Tryb uczenia

E - Używane narzędzie

F - Komórka wyboru programu

G - Rozpoczęcie zapisu

H - Symbol "Powrót do strony głównej HMS"

J - Zakończenie zapisu

K - Anulowanie zapisu

Włączyć HMS na ekranie poprzez uaktywnienie komórki (A) (kontrolka HMS zapali się na tablicy wskaźników). W komórce (B) wybrać pamięć wymaganego narzędzia (A-E). Odpowiednią nazwę narzędzia można wybrać później poprzez komórkę (E). Po naciśnięciu symbolu (C), zostanie wyświetlona strona wyboru HMS (tryb edycji/uczenia). Na tej stronie można wejść do trybu uczenia poprzez symbol (D). Wybrać wymagane narzędzie z listy (E), a następnie odpowiedni program (1 lub 2) przy użyciu przełącznika programów lub komórki (F). Aby rozpocząć zapis, wybrać komórkę (G). Jeśli istnieje już program zapamiętany pod tą nazwą, zostanie utracony. Przy ciągniku poruszającym się w kierunku do przodu (prędkość jazdy co najmniej 0,5 km/h; 0.31 mph), wykonać żądane funkcje. Aby zakończyć zapis, wybrać komórkę (J). Sekwencja funkcji jest teraz zapisana w postaci programu. Aby poznać szczegóły dotyczące procesu programowania, patrz następna strona.

"Wyuczone" programy można zmieniać w trybie edycji (przy zatrzymanym ciągniku).

WSKAZÓWKA: Jeśli żadna funkcja ciągnika nie zostanie wykonana w ciągu 60 sekund po uruchomieniu zapisu, tryb uczenia zostanie anulowany.

Tryb uczenia zostanie również przerwany poprzez wybór komórki (K).

Program można skasować całkowicie przez wybranie komórki (G) i bezpośrednio po tym komórki (J).

Następujące informacje odnoszą się do funkcji tylnego WOM:
WOM jest włączany, gdy trzypunktowy układ zawieszenia zostanie opuszczony poniżej wyuczonej wysokości podnoszenia I wyuczona odległość zostanie przebyta. WOM ZAWSZE wyłącza się natychmiast po przekroczeniu wyuczonej wysokości podnoszenia.
