Kontrolki i wyświetlacze

Kontrolki

LX1038368-UN-31MAY06

1-Czerwona kontrolka STOP miga w przypadku wystąpienia poważnej usterki. NATYCHMIAST wyłączyć silnik i określić przyczynę (przejrzeć komunikaty błędów na CommandCenter).

2-Żółta kontrolka UWAGA miga w razie wystąpienia usterki (przejrzeć komunikaty błędów na CommandCenter). Ta kontrolka miga również, jeśli włączony jest hamulec postojowy przy uruchomionym silniku i dźwigni rewersera poza położeniem neutralnym.

3-Niebieska kontrolka INFO zapala się, jeśli występuje usterka podzespołu elektrycznego, związanego z układem hydraulicznym lub przekładnią. Skontaktować się z dealerem John Deere.

4-Ta kontrolka świeci się przy włączonym hamulcu postojowym i pracującym silniku. W zależności od wyposażenia ciągnika, może być dodatkowo emitowany ostrzegawczy alarm akustyczny.

5-Ta kontrolka zapala się, gdy kluczyk stacyjki (przełącznik główny) zostanie obrócony o jedno położenie w prawo. Przed uruchomieniem silnika poczekać, aż kontrolka zgaśnie.

6-Ta kontrolka ostrzegawcza miga, kiedy włączone są światła awaryjne.

7-Kontrolki (ciągnika i przyczepy(-), jeśli przyłączona(-e)) zaczynają migać, gdy włączony zostanie kierunkowskaz lub awaryjne światła ostrzegawcze.

8-Ta kontrolka świeci się przy włączonym tylnym WOM.

9-Te kontrolki wskazują, która prędkość tylnego WOM została wybrana.

10-Ta kontrolka zapala się, gdy wybrany jest HMS Plus.

11-Ta kontrolka świeci się, gdy włączony jest napęd kół przednich. Jeśli napęd kół przednich jest w trybie automatycznym, podświetlona będzie również litera A.

12-Ta kontrolka świeci się, gdy włączona jest blokada mechanizmu różnicowego.

13-Kontrolka świateł długich świeci się, gdy włączone są światła długie reflektorów.

14-W ciągnikach z przekładnią PowrQuad Plus lub AutoQuad Plus ta kontrolka świeci się razem z liczbą wskazującą wybrany bieg.

15-Te podświetlony sektory wskazują ustawienie najwyższego możliwego biegu (przy przekładni AutoQuad Plus).

16-W ciągnikach z hamulcami pneumatycznymi ta kontrolka zapala się, jeśli ciśnienie powietrza jest niewystarczające do pracy z przyczepą.

17-Ta kontrolka świeci się, gdy aktywny jest tryb automatyczny przekładni AutoQuad Plus lub AutoPowr / IVT.

18-Ta kontrolka świeci się, gdy dźwignia rewersera jest w położeniu jazdy do przodu.

19-Ta kontrolka świeci się, gdy dźwignia rewersera jest w położeniu neutralnym.

20-Ta kontrolka świeci się, gdy dźwignia rewersera jest w położeniu jazdy do tyłu.

21-Ta kontrolka świeci się, gdy dźwignia rewersera jest w położeniu postojowym (przy przekładni AutoPowr / IVT).

22-Przy przekładni PowrQuad Plus lub AutoQuad Plus liczby 1-4 wskazują wybrany bieg.

23-Ta kontrolka świeci się, gdy przekładnia AutoPowr / IVT jest w trybie pełzającym.

24-Ta kontrolka świeci się, gdy włączona jest blokada transportowa elektrycznej dźwigni wielofunkcyjnej.

25-Ta kontrolka świeci się, gdy włączona jest blokada transportowa E-SCV/E-ICV.

26-Ta kontrolka świeci, gdy włączony jest przedni WOM.

Test kontrolek: Podczas uruchamiania silnika wszystkie kontrolki powinny zapalić się na ok. 1 sekundę. Jeśli tak się nie stanie, przyczyną może być uszkodzona żarówka lub przepalony bezpiecznik. Sprawdzić i w razie potrzeby wymienić części.

Kontrolki powinny zgasnąć zaraz po uruchomieniu silnika.

WSKAZÓWKA: Prędkość jazdy może być wyświetlana w km/h lub MPH (mile/h). To ustawienie można wykonać za pomocą CommandCenter. Patrz ekran Jednostki miar pod Ustawienia CommandCenter w tej sekcji.

Wskaźnik poziomu paliwa

LX1036201-UN-31MAY06

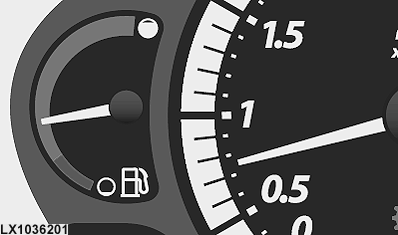

Wskaźnik poziomu paliwa pokazuje ilość paliwa w zbiorniku, od pełnego do pustego (koniec czerwonego sektora). Gdy wskazówka znajdzie się na początku czerwonego sektora, pozostało jeszcze około 35 l (9.2 U.S. gal.) paliwa.

Wskaźnik temperatury płynu chłodzącego

LX1036202-UN-31MAY06

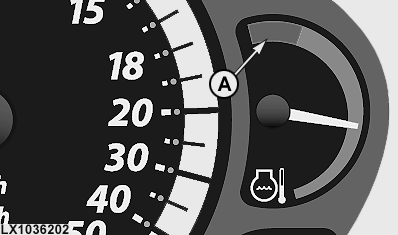

Jeśli wskazówka wskaźnika płynu chłodzącego przesunie się do czerwonego sektora (A), silnik przegrzewa się. Natychmiast zmniejszyć obciążenie lub włączyć niższy bieg. Jeśli wskazówka pozostaje w czerwonym sektorze, wyłączyć silnik i określić przyczynę przegrzewania (niski poziom płynu chłodzącego, zanieczyszczona chłodnica lub jej osłona).
