Svorių ant flanšinės ašies tvirtinimas

LX1031685-UN-03APR03

LX1031686-UN-03APR03

ĮSPĖJIMAS: Montuodami ir nuimdami svorius, visada ratus nustatykite taip, kad fiksavimo spaustuvai būtų viršuje. Tai apsaugos svorius, kad jie nenukristų.

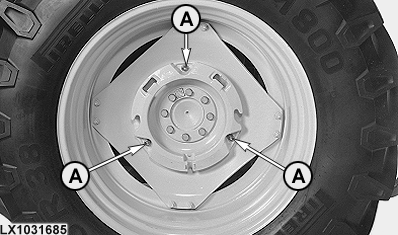

Pritvirtinkite pirmąjį svorį prie rato disko trimis varžtais su galvute (A). Priveržkite varžtus (A) iki 305 N·m (225 lb.-ft.).

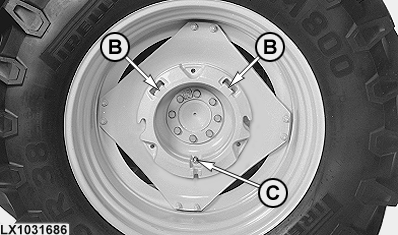

Montuodami kitus svorius visada nustatykite ratą taip, kad fiksavimo spaustuvai (B) būtų viršuje. Įstatykite papildomą svorį į fiksavimo spaustuvus viršuje ir apačioje priveržkite jį ant esančio svorio varžtu su galvute (C). Priveržkite varžtą (C) iki 215 N·m (159 lb.-ft.).

SVARBU: Po pirmojo važiavimo su ratų svoriais, vėl priveržkite varžtus. Po to patikrinkite varžtus tokiu pat intervalu, kaip ratų varžtus.
