Benutzung des ClimaTrak-Systems (ATC)

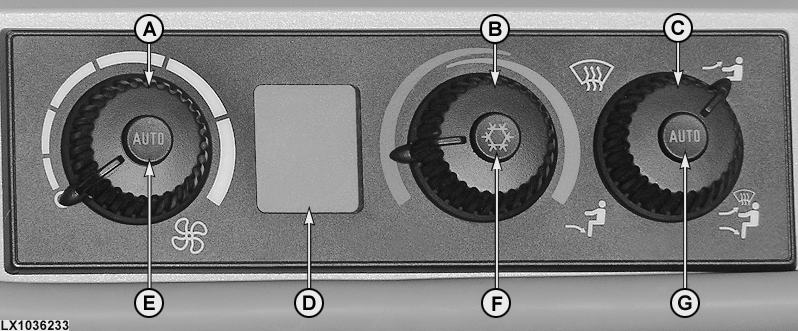

LX1036233-UN-08AUG06

A - Drehzahlregelung für Gebläse

B - Temperaturwahlschalter

C - Einstellung der Luftstromrichtung

D - LCD-Temperaturanzeige

E - Automatikmodus für Gebläse

F - EIN/AUS Schalter für Sparmodus

G - Automatikmodus für Luftstromrichtung

Bedienelemente und Anzeige

Es gibt drei Bedienelemente und eine LCD-Anzeige in der ClimaTrak (ATC) Konsole.

1. Drehzahlregelung für Gebläse (A) mit Automatikschalter (E)
2. Temperaturwahlschalter (B) mit Sparmodusschalter (F)
3. Vier Stellungen für Einstellung der Luftstromrichtung (C) mit Automatikschalter (G)
   • Entfeuchten/Frontscheibe
   • Entfeuchten/Armaturenbrett/Fußraum
   • Armaturenbrett
   • Fußraum

In der LCD-Anzeige (D) wird die Solltemperatur (gewünschte Temperatur) angezeigt. Sollen im Wechsel Soll- und Außentemperatur angezeigt werden, dann die Einstellung der Adresse ATC033 ändern. Siehe ”Komfort-Einstellungen” im Abschnitt ”Diagnosecodes und Einstellungen”.

Wenn sich das System im Automatikmodus für Gebläse befindet, wird ein Gebläsesymbol und das Wort ”AUTO” angezeigt. Wenn die Kupplung der Klimaanlage eingerückt werden kann (nicht im Sparmodus), wird ein Schneeflockensymbol angezeigt. Die Luftstromrichtung wird durch einen Pfeil auf den Fußbereich, den Kopfbereich bzw. das Entfeuchtungssymbol angezeigt. Das Wort ”AUTO” erscheint unter der abgebildeten Person, wenn sich das System im Automatikmodus für die Luftstromrichtung befindet.

Im Automatikmodus für die Luftstromrichtung kann stufenlos zwischen Entfeuchten, Fußraum und Fußraum/Armaturenbrett gewählt werden.

• Armaturenbrett — Luft wird zu den Luftdüsen im Armaturenbrett geleitet.
• Fußraum — Luft wird in den Fußraum geleitet, wenn Entfeuchten nicht benötigt wird.
• Entfeuchten — Luft wird zur Frontscheibe geleitet.
• Entfeuchten/Armaturenbrett/Fußraum — variable Einstellung der Luftstromrichtung nach Bedarf.

HINWEIS: Um die optimale Funktion des ClimaTrak-Systems sicherzustellen, die Umluftfilter der Kabine regelmäßig reinigen (siehe ”Wartung nach Bedarf”).

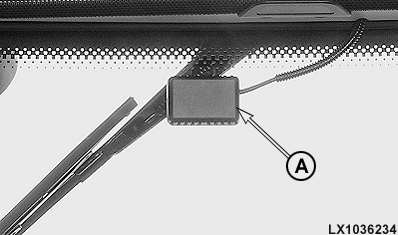

Beschlagsensor

LX1036234-UN-03JUN05

WICHTIG: Den Beschlagsensor (A) nicht größeren Wassermengen (z.B. Waschwasser) aussetzen.
