Bedienungshebel für mechanische Zusatzsteuergeräte

Stellung der Bedienungshebel

Der Bedienungshebel kann in 4 Positionen gebracht werden.

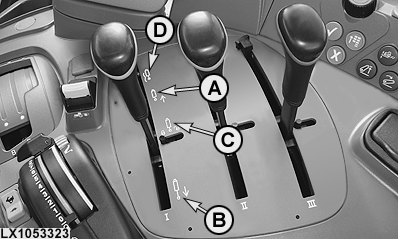

LX1053323-UN-27OCT11

(A) - Einfahren

In der Stellung Einfahren wird der Fernsteuerzylinder eingefahren.

(B) - Ausfahren

In der Stellung Ausfahren wird der Fernsteuerzylinder ausgefahren.

(C) - Neutralstellung

In der Neutralstellung wird die Position des Fernsteuerzylinders gehalten.

(D) - Schwimmstellung

In der Schwimmstellung (Kolben des Fernsteuerzylinders kann sich frei bewegen) kann das angebaute Gerät der Bodenkontur folgen.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

Transportsicherung

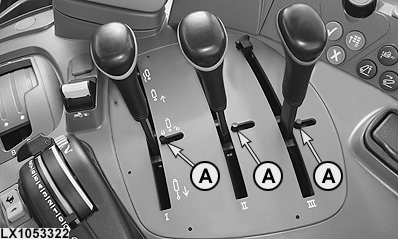

LX1053322-UN-27OCT11

ACHTUNG: Bei Straßenfahrten oder wenn die Bedienungshebel in Neutralstellung nicht benötigt werden, die Bedienungshebel mit den Sperren (A) verriegeln. Andernfalls kann es während der Fahrt zu unbeabsichtigter Betätigung der Bedienungshebeln kommen, was zu schweren Unfällen führen kann.
