Fanghaken-Oberlenker

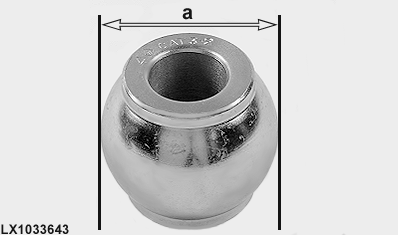

LX1033643-UN-17MAY04

Dieser Oberlenker ist für Gerätekugeln der Kategorie II oder Kategorie III vorgesehen.

WICHTIG: Es muß die passende Kugel verwendet werden.

Kategorie	Kugeldurchmesser (a)
II	50 mm (2.0 in.)
III	60 mm (2.4 in.)

Bedienung des Fanghakens

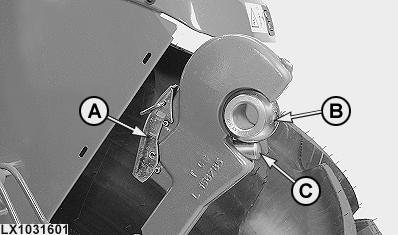

LX1031601-UN-16SEP04

Fanghaken Handbedienung

LX1031602-UN-16SEP04

Fanghaken Seilbedienung

A - Bedienteil

B - Kugel

C - Bolzen

Der Fanghaken kann mit dem Bedienteil (A) per Hand oder per Seilzug betätigt werden.

WICHTIG: Vergewissern Sie sich, daß der Fanghaken richtig verriegelt ist:

Das Bedienteil (A) muß ganz am Fanghaken anliegen, die Kugel (B) darf kein merkliches Spiel haben und der Bolzen (C) muß die Kugel umschließen.
