Siebenpolige Anhängersteckdose

LX1041455-UN-24NOV06

LX1019770-UN-17NOV00

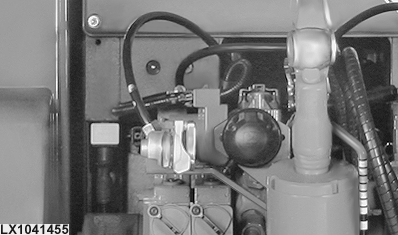

Die Steckdose wird verwendet, um Lichter, Blinker und elektrische Vorrichtungen am Anhänger oder Anbaugerät anschließen zu können. Immer eine Zusatzbeleuchtung am angehängten Gerät anbringen, wenn die hinteren Traktorsignale und andere Lichter verdeckt sind.

HINWEIS: Passende Stecker sind beim John Deere-Händler erhältlich.

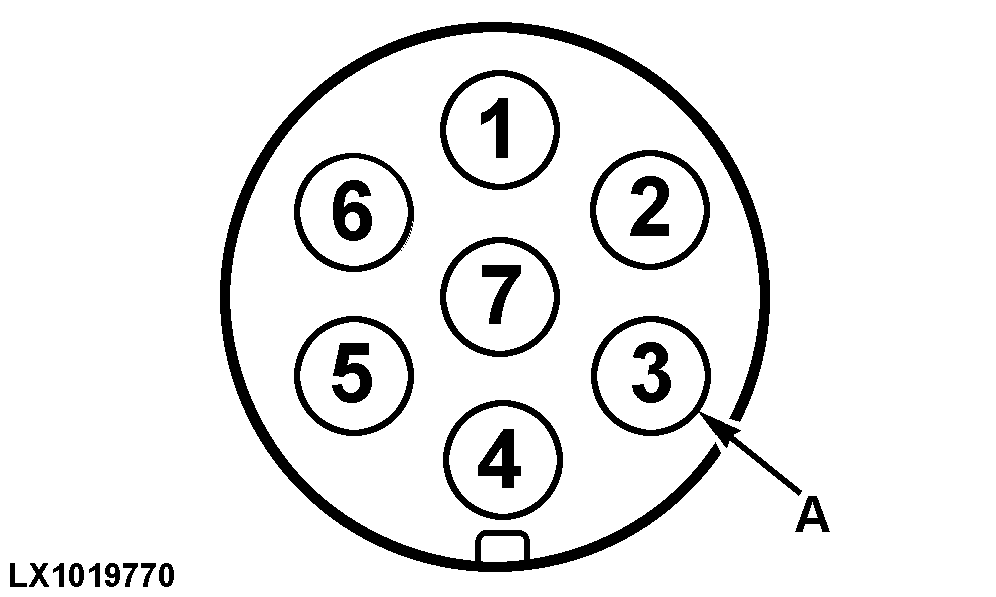

Der Anschluß (A) ist der Massekontakt.

Anschluß	Funktion	Leitungsfarbe
1	Blinkleuchte links	Dunkelgrün
2	—	—
3	Masse	Schwarz
4	Blinkleuchte rechts	Lila
5	Schlußleuchte rechts	Grau
6	Bremsleuchten	Hellblau
7	Schlußleuchte links	Grau
