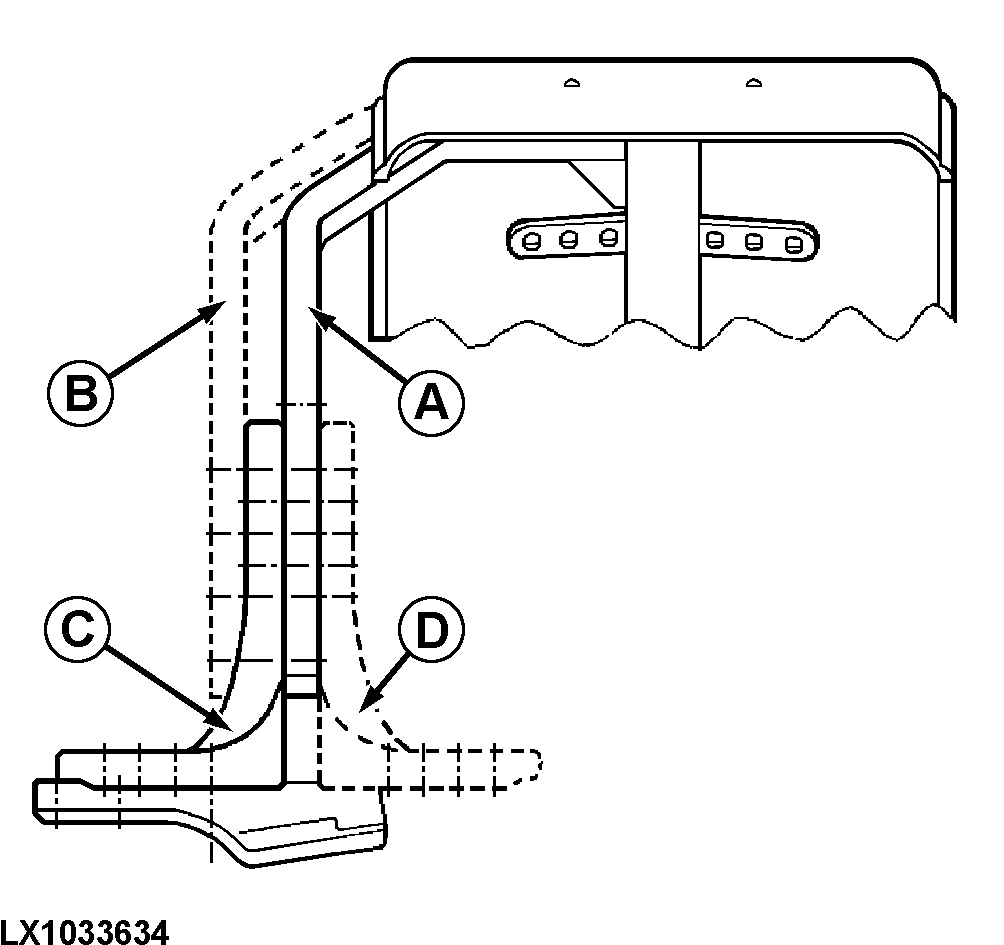

Kotschützer einstellen (starre Kotschützer)

LX1033634-UN-08AUG06

A - Bügel an Grundplatte (Radseite)

B - Bügel an Grundplatte (Traktorseite)

C - Grundplatte zur Traktorseite

D - Grundplatte zur Radseite

Die Vielzahl der Verstellmöglichkeiten läßt eine individuelle Einstellung der Kotflügel zu. Abhängig von der Bereifung können die Kotflügel in Neigung, Weite und Höhe eingestellt werden. Hierbei folgende Arbeitsschritte durchführen:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

   Traktor vorne so weit anheben, daß die Frontantriebsachse vollständig gependelt werden kann.

---




2. Lenkung in beide Richtungen einschlagen und Achse pendeln um die günstigste Anbauposition für die Kotflügel zu ermitteln.

3. Position des Kotflügels so einstellen, daß die gezeigten Mindestabstände eingehalten werden, ohne daß es zur Berührung mit dem Traktorrahmen kommt.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4.
   LX1031620-UN-24APR06

   Unbedingt zusätzlich den Lenkanschlag so einstellen, daß eine Berührung des Rades oder des Kotflügels mit dem Traktorrahmen verhindert wird.

---

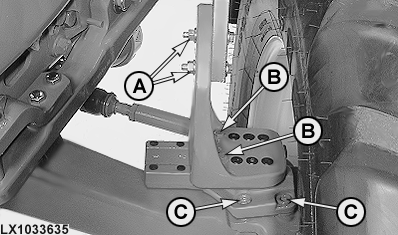

Schrauben mit folgenden Drehmomenten festziehen:

LX1033635-UN-10MAY04

A - Sechskantschrauben, Bügel an Grundplatte

B - Sechskantschrauben, Grundplatte an Sockel

C - Innensechskantschrauben, Sockel an Achsschenkelgehäuse

Schrauben (A)..............	140 N˙m (105 lb-ft)
Schrauben (B)..............	140 N˙m (105 lb-ft)
Schrauben (C)..............	190 N˙m (140 lb-ft)
