Kotschützer einstellen (drehbare Kotschützer)

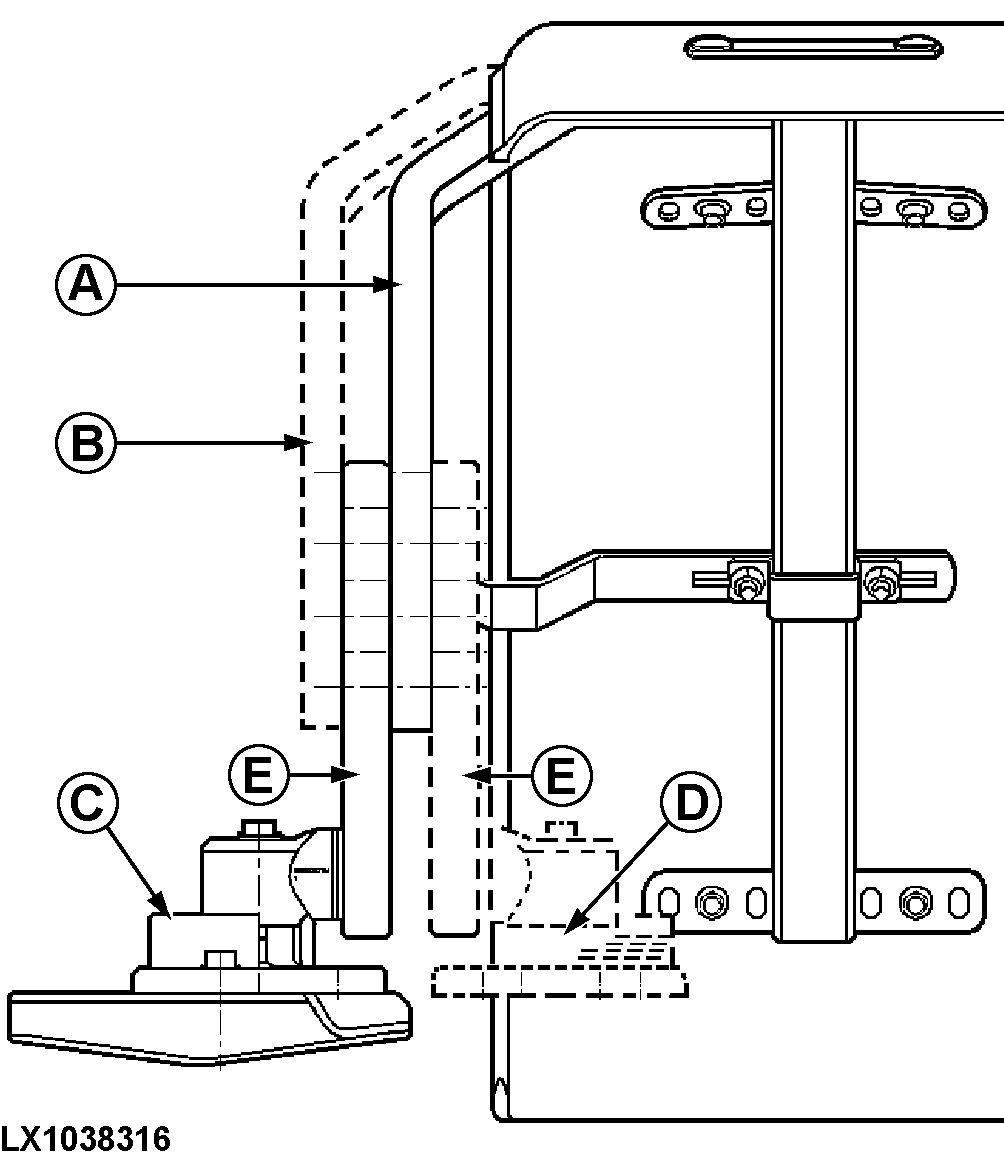

LX1038316-UN-08AUG06

A - Bügel an Verstellarm (Radseite)

B - Bügel an Verstellarm (Traktorseite)

C - Gelenkplatte zur Traktorseite

D - Gelenkplatte zur Radseite

E - Verstellarm

Die Vielzahl der Verstellmöglichkeiten läßt eine individuelle Einstellung der Kotflügel zu. Abhängig von der Bereifung können die Kotflügel in Neigung, Weite und Höhe eingestellt werden. Soll zwischen Position C und D gewechselt werden, dann das Teil drehen (nicht auf der anderen Traktorseite anbauen). Anschließend die Neigung des Verstellarmes (E) verstellen (vorn/hinten). Zur Verstellung die folgenden Arbeitsschritte durchführen:

1.

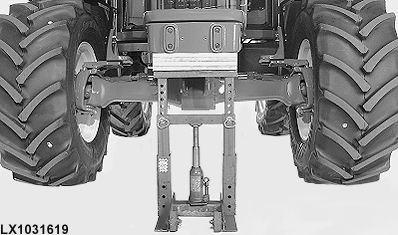

   LX1031619-UN-31MAY06

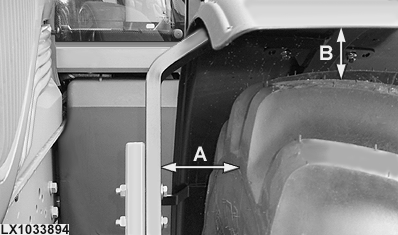

   LX1033894-UN-11MAR04

   Traktor vorne so weit anheben, daß die Frontantriebsachse vollständig gependelt werden kann.

---




2. Lenkung in beide Richtungen einschlagen und Achse pendeln um die günstigste Anbauposition für die Kotflügel zu ermitteln.

3. Position des Kotflügels so einstellen, daß die gezeigten Mindestabstände eingehalten werden, ohne daß es zur Berührung mit dem Traktorrahmen kommt.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4. Anschlag des Kotflügels so einstellen, das dieser bei voll eingeschlagener Lenkung und bei pendelnder Achse nicht an Kanten hängen bleibt. Darauf achten, daß der Anschlag den Traktorrahmen immer vor dem Kotflügel erreicht.

5.

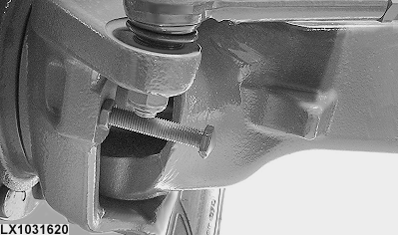

   LX1031620-UN-24APR06

   Unbedingt zusätzlich den Lenkanschlag so einstellen, daß eine Berührung des Rades mit dem Traktorrahmen verhindert wird.

---

Schrauben mit folgenden Drehmomenten festziehen:

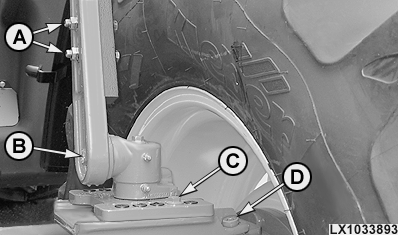

LX1033893-UN-11MAR04

A - Sechskantschrauben, Bügel an Verstellarm

B - Sechskantschraube, Verstellarm an Gelenk

C - Sechskantschrauben, Gelenkplatte an Sockel

D - Innensechskantschrauben, Sockel an Achsschenkelgehäuse

Schrauben (A)..............	140 N˙m (105 lb-ft)
Schraube (B)..............	300 N˙m (220 lb-ft)
Schrauben (C)..............	140 N˙m (105 lb-ft)
Schrauben (D)..............	190 N˙m (140 lb-ft)
