Frontgewichte montieren

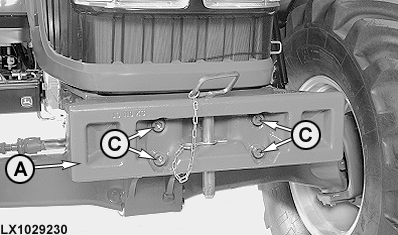

LX1029230-UN-02APR03

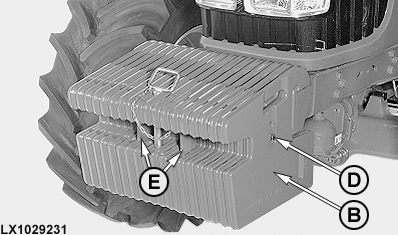

LX1029231-UN-02APR03

Am Traktor können das Grundgewicht (A) und bis zu 18 Zusatzgewichte (B) angebaut werden.

WICHTIG: Die Befestigungsschrauben (C) des Grundgewichtes (A) mit 600 N˙m (440 lb-ft) und die Schrauben (D) der Zusatzgewichte (B) mit 230 N˙m (170 lb-ft) festziehen.

Am Traktor können folgende Zusatzgewichte (B) angebaut werden:

Grundgewicht	Anzahl der Zusatzgewichte
80 kg (175 lb)	16
110 kg (240 lb)	18

Jedes Zusatzgewicht wiegt 50 kg (110 lb). Je 10 kg (22 lb) Gewichtserhöhung erhöhen die Vorderachslast um ca. 12 kg (26.5 lb).

WICHTIG: Werden 6 oder mehr Zusatzgewichte angebaut, müssen sie so angeordnet werden, daß sie ein Fangmaul (E) bilden.

Das Fangmaul darf nur zum Rangieren und zum Abschleppen auf befestigten Straßen verwendet werden.
