Bedienung des Krafthebers

LX1037150-UN-28SEP05

LX1037151-UN-28SEP05

LX1038300-UN-06NOV06

LX1041101-UN-06NOV06

A - Regler der Tiefensteuerung

B - Bedienschalter der Dreipunktaufhängung

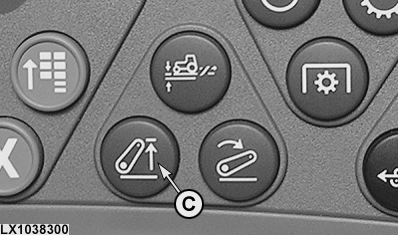

C - Taste für Hubbegrenzung

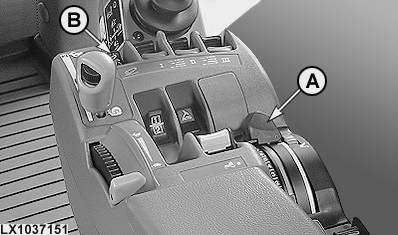

Mit dem Regler der Tiefensteuerung (A) und dem Bedienschalter der Dreipunkt-Aufhängung (B) wird der Kraftheber betätigt. Mit der Taste (C) wird der Bildschirm für die Hubbegrenzung angewählt.

Um den Kraftheber funktionsfähig zu machen, Motor starten und entweder:

• Den Regler (A) in die Stellung bringen, die der Lage der Unterlenker entspricht,
• den Regler (A) in eine der Endstellungen bringen oder
• den Bedienschalter (B) betätigen.

Regler (A) in Richtung ”0” bewegen - Gerät wird angehoben
Regler (A) in Richtung ”9” bewegen - Gerät wird abgesenkt

Mit dem Bedienschalter (B) kann das Gerät unabhängig vom Regler (A) angehoben oder abgesenkt werden (z.B. zum Wenden am Feldende). Wird der Schalter (B) am oberen Ende gedrückt, so wird das Gerät so weit angehoben, wie es der Einstellung der Hubbegrenzung entspricht. Wird der Schalter (B) am unteren Ende gedrückt, so wird das Gerät so weit abgesenkt, wie es der Stellung des Reglers der Tiefensteuerung (A) entspricht.

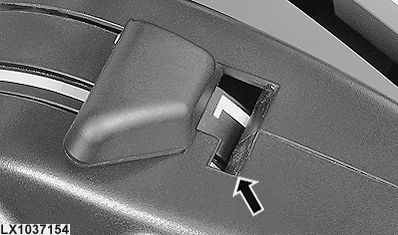

Um im verdichteten Boden am Vorgewende schneller die Arbeitstiefe zu erreichen (Schnelleinzug), muß der Schalter (B) gedrückt gehalten werden. Solange der Schalter (B) gedrückt gehalten wird, wird die eingestellte Zugkraft überfahren. Läßt man den Schalter (B) los, stellt sich das Gerät auf die zuvor eingestellten Werte ein.

Dieser Schnelleinzug funktioniert nur, wenn:

• das Gerät zuvor mit dem Schalter (B) angehoben wurde
• das Gerät aus der angehobenen Stellung mit dem Schalter (B) ohne Unterbrechung abgesenkt wird
