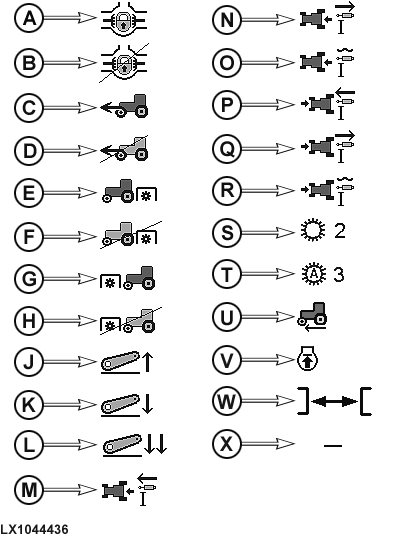

HMS, mögliche Funktionen

LX1044436-UN-29NOV07

A - Differentialsperre ein

B - Differentialsperre aus

C - Frontantrieb ein

D - Frontantrieb aus

E - Heckzapfwelle ein

F - Heckzapfwelle aus

G - Frontzapfwelle ein

H - Frontzapfwelle aus

J - Dreipunktaufhängung heben

K - Dreipunktaufhängung senken

L - Dreipunktaufhängung senken (Schnelleinzug)

M - Zusatzsteuergeräte (Heck) ausfahren

N - Zusatzsteuergeräte (Heck) einfahren

O - Zusatzsteuergeräte (Heck) Schwimmstellung

P - Zusatzsteuergeräte (Front) ausfahren

Q - Zusatzsteuergeräte (Front) einfahren

R - Zusatzsteuergeräte (Front) Schwimmstellung

S - Getriebe - Zielgang

T - Getriebe - Schaltautomatik

U - Maximal-Geschwindigkeit (AutoPowr)

V - Motordrehzahlbegrenzung

W - Funktion einfügen (Edit-Modus)

X - Funktion löschen (Edit-Modus)

Die gezeigten Funktionen können

• bei stehendem Traktor über die Auswahllisten gewählt werden (Edit-Modus)
• bei fahrendem Traktor mit den Bedienelementen des Traktors ”gelernt” werden (Lern-Modus)

Bei Funktionen (z.B. Frontantrieb ein/aus oder Differentialsperre ein/aus), die mit den Bedienelementen gewählt werden, kann der jeweils entgegengesetzte Zustand ausgewählt werden, indem man das Bedienelement innerhalb von 2 Sekunden erneut betätigt.

HINWEIS: Für die Funktionen (M) bis (R) müssen die elektronischen Zusatzsteuergeräte entriegelt sein und beim Lernen muß die Zeit ungleich 0 sein.

Die Funktion (S) gibt an, in welchen Gang das Getriebe schaltet (1-4). Die Funktion (T) gibt an, in welchen maximalen Gang die Schaltautomatik des AutoQuad Plus-Getriebes schalten kann (2-4).

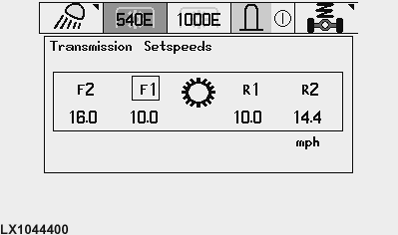

Maximal-Geschwindigkeit (AutoPowr)

LX1044400-UN-29NOV07

Wird während des ”Lernens” das Verstellrad des Geschwindigkeitshebels gedreht, so wird der nebenstehende Bildschirm gezeigt. Die Maximalgeschwindigkeit im Geschwindigkeitsbereich entsprechend der aktuellen Hebelstellung in Vorwärtsrichtung (F1 oder F2) kann nun verstellt werden. In HMS ist eine Geschwindigkeit von 1,5 bis 16 km/h (0.9 bis 9.4 mph) erlaubt. Bei Über- oder Unterschreiten dieser Grenzen werden nur die erlaubten Geschwindigkeiten in HMS übernommen. Mit der HMS-Taste gelangt man zurück zum HMS-Bildschirm.

HINWEIS: Die eingestellte Geschwindigkeit wird nur erreicht, wenn der Geschwindigkeitshebel in der jeweiligen Endstellung ist.

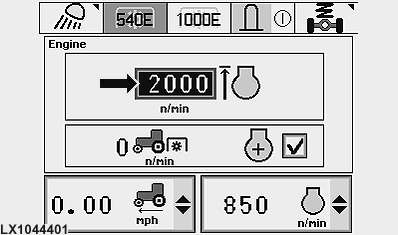

Motordrehzahlbegrenzung

LX1044401-UN-30NOV07

Wird während des ”Lernens” die Motortaste gedrückt, so wird der nebenstehende Bildschirm gezeigt. Die maximale Motordrehzahl kann hier eingestellt werden. Mit der HMS-Taste gelangt man zurück zum HMS-Bildschirm.

HINWEIS: Die hier eingestellte Drehzahl wird nur dann sicher erreicht, wenn Vollgas gegeben wird und keine Automatik-Funktion des Getriebes eingreift.

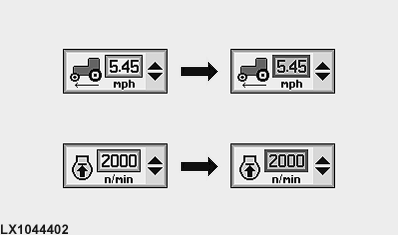

Editieren von Maximal-Geschwindigkeit (AutoPowr) und Motordrehzahlbegrenzung

LX1044402-UN-29NOV07

Maximal-Geschwindigkeit und Motordrehzahbegrenzung können im Edit-Modus geändert werden. Dazu im jeweiligen Feld das kleinere Zahlenfeld auswählen.
