HMS, Programmierung bei fahrendem Traktor (Lern-Modus)

LX1044404-UN-29NOV07

HMS Hauptseite

LX1044948-UN-19DEC07

HMS Auswahlseite (Edit- / Lern-Modus)

LX1044415-UN-29NOV07

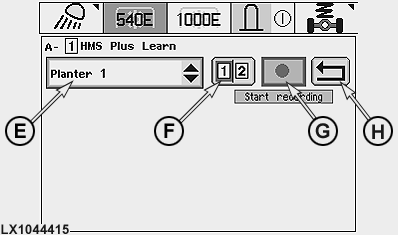

HMS Lern-Seite (Aufzeichnung nicht aktiv)

LX1044416-UN-29NOV07

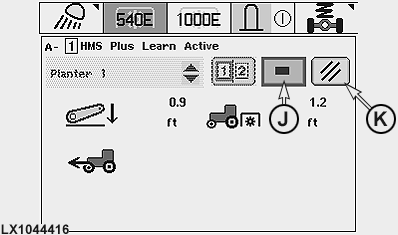

HMS Lern-Seite (Aufzeichnung aktiv)

A - HMS ein / aus

B - Speicherplatz (A-E)

C - Symbol ”nächste Seite”

D - Lern-Modus

E - Geräteanwendung

F - Feld Programmwahl

G - Start der Aufzeichnung

H - Symbol ”zurück zur HMS Hauptseite”

J - Ende der Aufzeichnung

K - Abbruch der Aufzeichnung

Auf dem Bildschirm durch Bestätigen des Feldes (A) HMS einschalten (die HMS-Lampe im Armaturenbrett leuchtet). Im Feld (B) den gewünschten Gerätespeicherplatz (A-E) wählen. Später kann über das Feld (E) ein passender Gerätenamen ausgewählt werden. Durch Betätigen des Symbols (C) wird die HMS Auswahlseite (Edit- / Lern-Modus) angezeigt. Auf dieser Seite kann mit dem Symbol (D) der Lern-Modus aufgerufen werden. Aus der Liste (E) das entsprechende Gerät und dann das gewünschte Programm (1 oder 2) mit dem Programmschalter oder mit dem Feld (F) auswählen. Zum Starten der Aufzeichnung Feld (G) anwählen. Ein bereits unter dieser Bezeichnung gespeichertes Programm geht dabei verloren. Bei vorwärts fahrendem Traktor (mindestens 0,5 km/h; 0,31 mph) die gewünschten Funktionen ausführen. Zum Beenden der Aufzeichnung Feld (J) anwählen. Das Programm wird gespeichert. Details zum Programmierablauf siehe nächste Seite.

Die ”gelernten” Programme können im Edit-Modus (bei stehendem Traktor) abgeändert werden.

HINWEIS: Wird nach dem Start der Aufzeichnung 60 Sekunden lang keine Traktor-Funktion ausgeführt, dann wird der Lern-Modus abgebrochen.

Der Lern-Modus wird ebenfalls abgebrochen, wenn man das Feld (K) wählt.

Ein Programm kann komplett gelöscht werden, indem man das Feld (G) und direkt danach das Feld (J) wählt.

Für die Heckzapfwelle gilt:
Die Zapfwelle wird erst eingeschaltet, wenn die gelernte Hubhöhe der Dreipunktaufhängung unterschritten UND die gelernte Wegstrecke erreicht ist. Die Zapfwelle wird IMMER ausgeschaltet, sobald die gelernte Hubhöhe überschritten wird.
