AutoQuad Plus-Getriebe — Einstellungen

Schaltautomatik einstellen

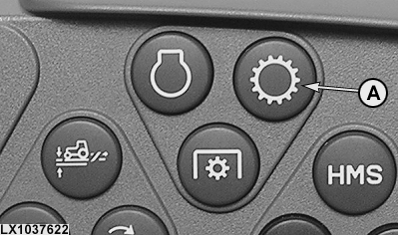

LX1037622-UN-06NOV06

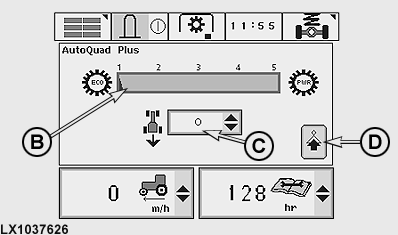

LX1037626-UN-31MAY06

A - Getriebetaste

B - Feld zur Einstellung der Schaltautomatik

C - Vorwärts-/Rückwärtsgangverhältnis

D - nächste Seite

Getriebetaste (A) drücken und Schaltautomatik (B) wählen.

Vorwärts-/Rückwärtsgangverhältnis auswählen

Das Verhältnis im Bereich +3 bis -3, bezogen auf den Vorwärtsgang, kann auf dem Bildschirm des CommandCenters ausgewählt werden.

Getriebetaste (A) drücken und im Feld (C) das gewünschte Verhältnis wählen.

Das Verhältnis ist auch bei ausgeschalteter Schaltautomatik wirksam und bleibt auch nach Abschalten der Zündung gespeichert.

Wird die Auswahl smart gewählt, so merkt sich die Elektronik den vom Bediener manuell gewählten Vorwärts- und Rückwärtsgang und schaltet bei einem Fahrtrichtungswechsel in den entsprechenden Gang.

HINWEIS: Bei aktivierter Schaltautomatik hat ein eingestellter größter Gang Priorität über das ausgewählte Verhältnis.

Gang-Anpassung beim Wechseln der Gruppe

LX1037622-UN-06NOV06

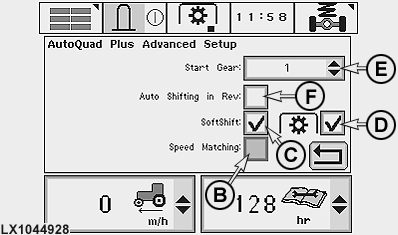

LX1044928-UN-11DEC07

A - Getriebetaste

B - Gang-Anpassung

C - Motordrehzahl-Anpassung

D - Zapfwellenbetrieb

E - Startgang

F - Schaltautomatik Rückwärtsfahrt

Falls diese Option aktiviert ist, wird ab ca. 7 km/h (4.4 mph) das Getriebe beim Wechseln der Gruppen automatisch in den Gang geschaltet, der der jeweiligen Fahrgeschwindigkeit entspricht. Diese Automatik kann durch Festhalten einer Gangschalttaste unterdrückt werden.

Getriebetaste (A) drücken und Gang-Anpassung (B) wählen.

Motordrehzahl-Anpassung beim Schalten der Gänge

Falls diese Option aktiviert ist, wird für einen weicheren Schaltvorgang die Motordrehzahl vorübergehend von der Elektronik angepaßt.

Getriebetaste (A) drücken, Motordrehzahl-Anpassung (C) und falls gewünscht Zapfwellenbetrieb (D) wählen. Daraus ergeben sich folgende Möglichkeiten für die Motordrehzahl-Anpassung:

• Immer ausgeschaltet, wenn (C) nicht aktiviert ist
• Eingeschaltet, aber ausgeschaltet bei Zapfwellenbetrieb, wenn nur (C) aktiviert ist
• Immer eingeschaltet, wenn (C) und (D) aktiviert sind

Startgang

Im Feld (E) wird festgelegt, in welchen Gang das Getriebe automatisch schaltet, sobald der Motor gestartet wird.

Schaltautomatik Rückwärtsfahrt

Im Feld (F) wird festgelegt, ob die Schaltautomatik auch bei Rückwärtsfahrt aktiv ist.

Einstellung der Motordrehzahlbegrenzung

LX1037624-UN-06NOV06

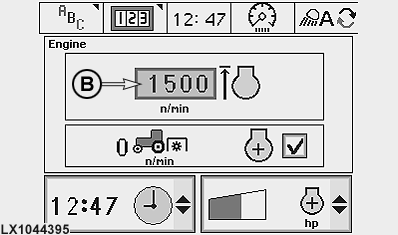

LX1044395-UN-06MAR08

A - Motortaste

B - Motordrehzahlbegrenzung

Mit dieser Option kann die Motordrehzahl für bestimmte Arbeiten begrenzt werden (z.B. Hydromotor-Arbeiten).

Dazu den Motor laufen lassen, Handgashebel auf Vollgas stellen, dann Motortaste (A) drücken und im Feld (B) die gewünschte Motordrehzahl einstellen.

In der Minimalstellung wird die Motordrehzahl auf 1050 1/min begrenzt. In der Maximalstellung kann der Motor mit der maximalen Drehzahl laufen. Zwischen den beiden Stellungen kann jede Begrenzung der Motordrehzahl individuell festgelegt werden.
