Elektro-Hydraulische Wagenanhängevorrichtung

LX1041473
LX1041473-UN-18DEC06

LX1036505
LX1036505-UN-23JAN06

LX1015615
LX1015615-UN-11DEC96

LX012578
LX012578-UN-03SEP96

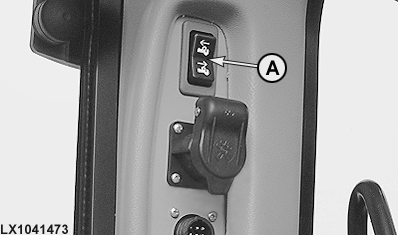

A - Schalter

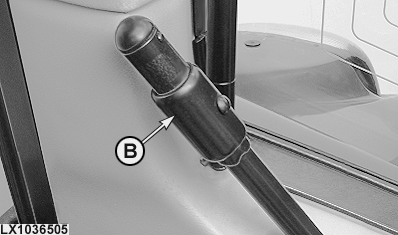

B - Entriegelungshebel

1 - Anhängevorrichtung in Aufnahmestellung

2 - Anhängevorrichtung in Ruhestellung

Diese Wagenanhängevorrichtung kann mit dem Heckkraftheber und dem Schalter (A) bedient werden.

  1. Unterlenker ganz anheben und Anhängehaken mit dem Schalter (A) ganz einfahren (Schalter oben drücken).

  2. Entriegelungshebel (B) betätigen und so lange halten, bis der Anhängehaken die Ruhestellung verlassen hat (der Hebel bleibt in der Offen-Stellung).

  3. Anhängehaken mit dem Schalter (A) ganz ausfahren (Schalter unten drücken).

  4. Unterlenker und damit Anhängehaken auf die gewünschte Höhe ablassen.

  5. Unterlenker anheben, so daß der Anhängehaken die Zugöse des Anhängers aufnimmt; Anhängevorrichtung voll anheben.

  6. Anhängehaken mit dem Schalter (A) wieder ganz einfahren, bis er vollständig eingerastet ist (der Hebel (B) geht in seine Ausgangs-Stellung).

  7. Unterlenker ablassen.

  8. Sich vergewissern, daß die Anhängevorrichtung vorschriftsmäßig verriegelt ist. Ist dies der Fall, wird sie sich weder senken, wenn die Unterlenker abgesenkt werden, noch wird sie ausfahren, wenn der Schalter betätigt wird.

WICHTIG: Ist das Entriegeln schwergängig oder das Einrasten erfolgt nicht automatisch (Punkt 2 oder 6 in der vorstehenden Liste) dann die Einstellung der Hubspindeln bzw. des Hakens der Wagenanhängevorrichtung vom John Deere-Händler überprüfen lassen.



ACHTUNG:

LX1015616
LX1015616-UN-11DEC96

Vor der Fahrt sicherstellen, daß die Anhängevorrichtung ganz angehoben und verriegelt ist (senkrecht und waagrecht).

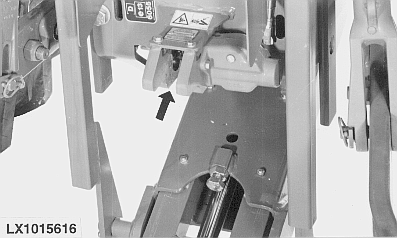

Bei abgelassener Anhängevorrichtung NICHT in die Aufnahme-Öffnung (siehe Pfeil) fassen. Verletzungsgefahr!

HINWEIS: Bauteile der Wagenanhängevorrichtung, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe ”Wartung alle 250 Stunden”). Gegebenenfalls austauschen.

Die zulässigen Stütz- und Anhängelasten sind unter ”Technische Angaben” aufgeführt.

LX1016067
LX1016067-UN-08APR97

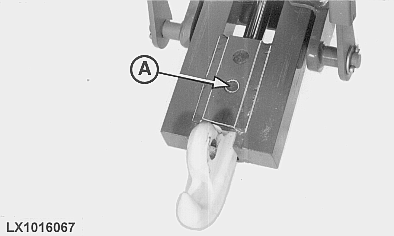

Der Haken der Wagenanhängevorrichtung kann ohne Werkzeug gegen ein Zugpendel ausgetauscht werden. Dazu den Bolzen (A) nach oben herausnehmen.

Das nicht benötigte Teil kann in einem Halter am Seitenrahmen aufbewahrt werden.

OU12401,0001986-29-20080122
