Luft-Komfort-Sitz

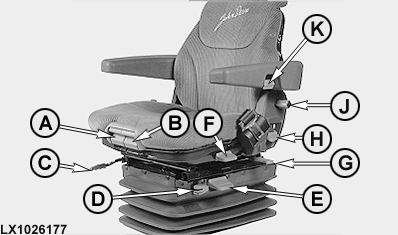

LX1026177-UN-05FEB02

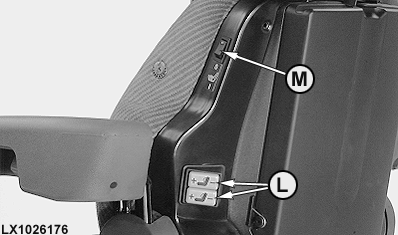

LX1026176-UN-29JAN02
A - Hebel Sitztiefeneinstellung 1
B - Hebel Sitzneigungseinstellung 1
C - Längsverstellung
D - Hebel Längsfederung
E - Höheneinstellung
F - Hebel Dreheinrichtung
G - Hebel Querfederung
H - Neigung Rückenlehne
J - Höhenverstellung Armlehne
K - Neigungsverstellung Armlehne
L - Verstellung pneumatische Lendenstütze
M - Schalter Sitzheizung 1
-
Gewicht einstellen
Der Fahrersitz muß belastet sein, um ihn auf das Fahrergewicht einzustellen. Nach Starten des Motors Sitz durchfedern, dann den Hebel (E) kurz nach oben ziehen. Der Sitz stellt sich auf das entsprechende Gewicht ein.
-
Höhe einstellen
Nach der Gewichtseinstellung kann die Höhe stufenlos eingestellt werden. Zur Höhenverstellung Hebel (E) bis zum Anschlag nach oben ziehen oder nach unten drücken. Wird bei der Höheneinstellung der obere oder untere Endanschlag erreicht, erfolgt eine automatische Höhenanpassung, um einen Mindestfederweg zu gewährleisten.
-
Längsfederung einstellen
- Hebel (D) nach vorn - keine Längsfederung
- Hebel (D) nach hinten - Längsfederung
-
Querfederung einstellen
- Hebel (G) nach vorn - Querfederung
- Hebel (G) nach hinten - keine Querfederung
Dreheinrichtung einstellen
Die Dreheinrichtung kann wie folgt mit dem Hebel (F) betätigt werden:
Hebel anheben, der Sitz läßt sich nach links und rechts um 15° drehen. Verriegelbar in jeder 7,5°-Stellung.
Bei Ausrüstung mit Premium Plus Kabine und Bedienkonsole in der Armlehne:
Im Fahrbetrieb Sitz nach links nur bis zur 7,5°-Verriegelung drehen. Kollision der Bedienkonsole mit dem Lenkrad vermeiden.
WICHTIG: Vor dem Drehen des Sitzes unbedingt den Motor abstellen. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.
Armlehnen einstellen
Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (K) in die Armlehne hineindrücken. Mit dem Drehknopf (J) können die Armlehnen in 5 Stufen in der Höhe verstellt werden.
|
1 falls vorhanden
|
