Hydraulischer Oberlenker

LX1041403-UN-10NOV06

Anschlüsse Hydraulikleitungen

LX1044980-UN-17MAR08

Hubhöhe schrittweise einstellen

LX1041404-UN-18OCT06

Führungsschienen

A - Leitung oben

B - Leitung unten

C - Führungsschiene

Die Länge des Oberlenkers kann bequem vom Fahrersitz mit Hilfe des 3. Zusatzsteuergerätes eingestellt werden. Zudem kann der Oberlenker mit der Fernbedienung am Kotschützer betätigt werden.

Am hydraulischen Oberlenker ist ein Peilstab angebracht, der die Einstellung des Oberlenkers im Betrieb erleichtern soll. Hierzu befinden sich Markierungen als Positionierungshilfe auf dem Peilstab. Der Peilstab ist nicht als Haltegriff für Transport, An- und Abbau geeignet.

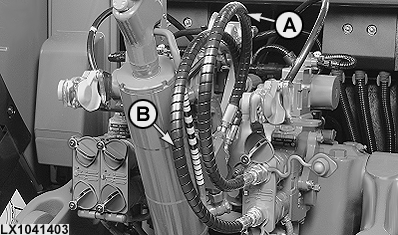

Die Hydraulikschläuche so verlegen, daß die Schlaufen nach oben, also aus dem Ankoppelbereich des Oberlenkers herauszeigen. Die Versorgungsleitung (A) mit dem oberen Anschluß am Zusatzsteuergerät 3, die Versorgungsleitung (B) mit dem unteren Anschluß am Zusatzsteuergerät 3 verbinden.

Beim Einsatz des hydraulischen Oberlenkers muß sich der Benutzer vor Antritt der Fahrt, bzw. vor dem Feldeinsatz davon überzeugen, daß in allen Aktionsbereichen der Dreipunktaufhängung genügend Freiraum ist. Der Oberlenker darf weder im vertikalen noch horizontalen Bereich Kontakt zu anderen Teilen des Traktors haben.

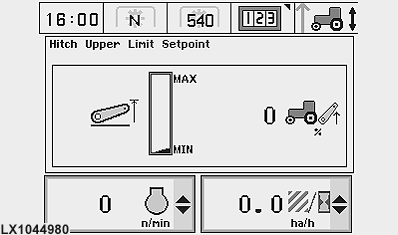

Bei angebautem Gerät den Oberlenker ganz einfahren. Auf dem Bildschirm im CommandCenter die Markierung auf ”MIN” stellen. Mit dem Regler der Tiefensteuerung das Gerät vollständig anheben. Die Markierung im CommandCenter vorsichtig so weit in Richtung "MAX" verstellen, bis die für das Gerät maximal mögliche Hubhöhe erreicht ist.

WICHTIG: Der hydraulische Oberlenker darf nur in der oberen und mittleren Bohrung des Oberlenkerhalters betrieben werden, um eine Beschädigung des Oberlenkers und des Oberlenkerhalters am Traktor auszuschließen.

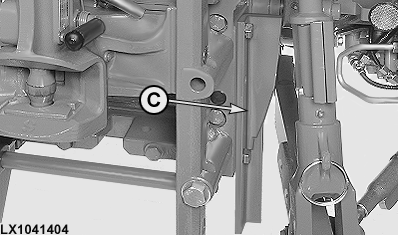

Bei großem Verschleiß der Führungsschienen (C) am Zapfwellengehäuse müssen diese ausgetauscht werden, um Kontakt des Oberlenkers mit dem Hydraulikblock zu vermeiden.

Beim An- und Abbau an den Traktor das hohe Gewicht des Oberlenkers beachten.
